RU 95855 U1, 10.07.2010. RU 100632 U1, 20.12.2010. SU 971348 A1, 07.11.1982. US 7574924 B1, 18.08.2009.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Томский государственный университет систем управления и радиоэлектроники" (ТУСУР) (RU)
Изобретатели:
Романов Илья Владимирович (RU) Третьяков Александр Сергеевич (RU) Семенов Анатолий Васильевич (RU) Печуркин Николай Савельевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Томский государственный университет систем управления и радиоэлектроники" (ТУСУР) (RU)
Реферат

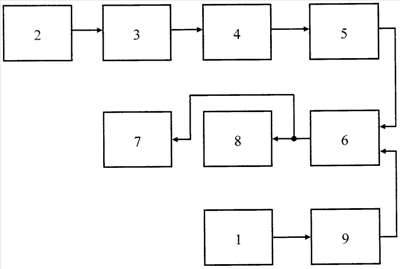

Изобретение относится к измерительной технике и может использоваться для выбора безопасных для человека мест его жизнедеятельности и определения местоположения скрытой электропроводки при проведении ремонтных работ. Сущность изобретения заключается в том, что в индикатор магнитных полей промышленной частоты, содержащий автономный источник питания, датчик переменного магнитного поля, состоящий из магнитопроводящего сердечника и катушки индуктивности, размещенной на этом сердечнике, усилитель переменного напряжения, резистивный делитель постоянного напряжения источника питания, включающий резистор переменного сопротивления, и компаратор, имеющий два входа, первый из которых соединен с подвижным контактом резистора переменного сопротивления, и один выход, а также устройство световой сигнализации, вход которого соединен с выходом компаратора, дополнительно введены полосовой пропускающий фильтр с полосой пропускания 30-70 Гц, двухполупериодный выпрямитель и устройство звуковой индикации, вход которого соединен с выходом компаратора, катушка индуктивности соединена с входом усилителя, вход фильтра соединен с выходом усилителя, вход выпрямителя - с выходом фильтра, а второй вход компаратора - с выходом выпрямителя, при этом уровни индукции магнитного поля, при которых происходят включения устройств световой и звуковой сигнализации, выбраны равными 0,2 мкТл и 2 мкТл на частоте 50 Гц при крайних положениях подвижного контакта резистора переменного сопротивления. Технический результат - расширение функциональных возможностей индикатора. 2 з.п. ф-лы, 1 ил.
