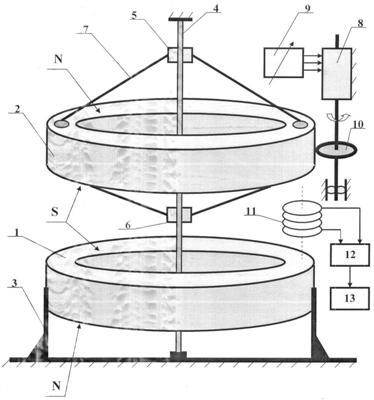

Изобретение относится к физике магнетизма и предназначено для анализа ферромагнитного взаимодействия, в частности для определения наличия или отсутствия эффекта «вмороженности» магнитных силовых линий между доменами двух намагниченных ферромагнитных тороидов, установленных соосно и обращенных одинаковыми магнитными полюсами друг к другу. Анализатор ферромагнитного взаимодействия содержит два установленных соосно намагниченных ферромагнитных тороида, один из которых вращается относительно другого с помощью синхронного двигателя, электрически связанного с регулируемым по частоте источником переменного тока. Катушка индуктивности подключена к последовательно включенным усилителю переменного тока и электронного частотомера или спектроанализатора. Намагниченные ферромагнитные тороиды обращены друг по отношению к другу одноименными магнитными полюсами. Катушка индуктивности установлена между указанными полюсами и ее ось смещена относительно оси симметрии ферромагнитных тороидов на величину среднего радиуса последних. Технический результат состоит в установлении наличия или отсутствия эффекта «вмороженности» магнитных силовых линий между доменами, расположенными в разных намагниченных ферромагнитных тороидах, обращенных друг по отношению к другу одноименными магнитными полюсами. 1 ил.
