СПОСОБ ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ ЛОКАЛЬНОГО ПОЛЯ В КРИСТАЛЛАХ

Номер публикации патента: 2165613

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000116459/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01N024/00   G01R033/44
Аналоги изобретения: Гречишкин В.С. Ядерные квадрупольные взаимодействия в твердых телах. - М.: Наука, 1973, с.263. RU 2151387 C1, 20.06.2000. GB 2176012 A, 08.06.1987. US 4748409 A, 31.05.1988.

Имя заявителя: Пермский государственный университет
Изобретатели: Ким А.С.
Патентообладатели: Пермский государственный университет

Реферат

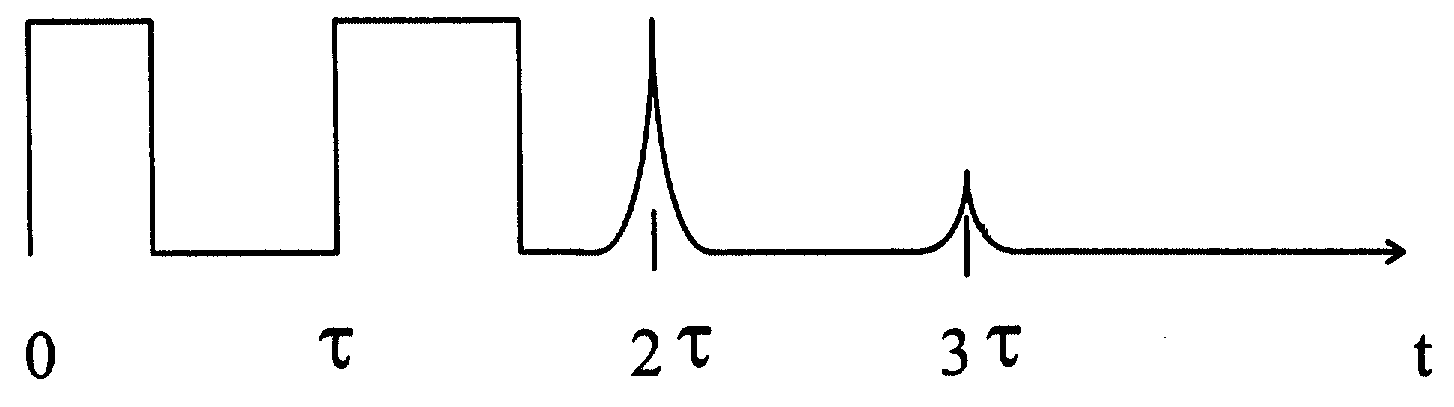

Изобретение относится к области радиоспектроскопии и может быть использовано при анализе химических соединений. Способ включает воздействие на образец двумя РЧ импульсами с временным интервалом τ между ними, с частотой заполнения, равной частоте возбуждаемого перехода, с периодом повторения Т0 импульсной последовательности, регистрацию сигналов эха, по которым измеряют ширину линии ЯКР и определяют величину локального поля. Период повторения Т0 уменьшают до тех пор, пока не наблюдают максимальный сигнал дополнительного эха в момент времени 3τ, по формам основного и дополнительного эха разделяют и определяют величины магнитных и электрических полей. Техническим результатом изобретения является возможность разделения и определения вкладов в ширину линии ЯКР, обусловленных электрическими и магнитными взаимодействиями. 1 ил.
