JP 2-51075 А, 21.02.1990. US 7005863 B2, 28.02.2006. JP 2-129880 А, 17.05.1999. US 2005/0231881 A1, 20.10.2005. JP 2002-214278 A, 31.07.2007. RU 5421 U1, 10.06.2006.
Имя заявителя:
ЗАО "Завод энергозащитных устройств" (RU), Данилин Аркадий Николаевич (RU), Колобов Виталий Валентинович (RU), Селиванов Василий Николаевич (RU), Баранник Максим Борисович (RU), Прокопчук Павел Иванович (RU)
Изобретатели:
Данилин Аркадий Николаевич (RU) Колобов Виталий Валентинович (RU) Селиванов Василий Николаевич (RU) Баранник Максим Борисович (RU) Прокопчук Павел Иванович (RU)
Патентообладатели:
ЗАО "Завод энергозащитных устройств" (RU) Данилин Аркадий Николаевич (RU) Колобов Виталий Валентинович (RU) Селиванов Василий Николаевич (RU) Баранник Максим Борисович (RU) Прокопчук Павел Иванович (RU)
Реферат

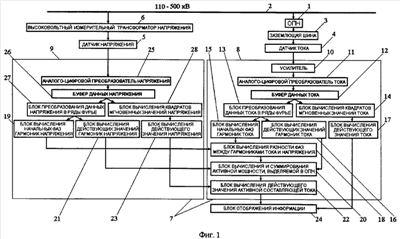

Изобретение относится к области электротехники и может быть использовано для диагностики под рабочим напряжением состояния нелинейных ограничителей перенапряжений (ОПН), применяемых для защиты электрооборудования сетей и подстанций от грозовых и внутренних перенапряжений. Сущность: система включает датчик тока, проходящего через ОПН, подсоединенный к заземляющей шине, датчик напряжения на ОПН, соединенный с высоковольтной шиной через высоковольтный измерительный трансформатор напряжения, и измерительно-вычислительный блок, выполненный в виде двух модулей обработки соответственно данных тока и напряжения. Модуль обработки данных тока содержит усилитель. Каждый модуль содержит выполненные в виде отдельных блоков аналого-цифровой преобразователь, буфер данных, блок преобразования данных в ряды Фурье и блок вычисления начальных фаз гармоник. Оба модуля также содержат соединенный с буфером данных блок вычисления квадратов мгновенных значений соответственно тока через ОПН и напряжения на ОПН, блок вычисления действующих значений гармоник, соединенный с блоком преобразования данных в ряды Фурье, блок вычисления действующего значения соответственно тока через ОПН и напряжения на ОПН, соединенный с выходом соответственно блока вычисления квадратов мгновенных значений тока и напряжения. Модуль обработки данных тока, кроме того, содержит блок вычисления разности фаз между гармониками тока и напряжения, блок вычисления и суммирования активной мощности, выделяемой в ОПН, и блок вычисления действующего значения активной составляющей тока, вызывающей выделение активной мощности в ОПН. Система дополнительно содержит блок отображения данных вычисления действующего значения тока и данных вычисления действующего значения активной составляющей тока, по величине которой диагностируют состояние ОПН. Технический результат: повышение точности и достоверности диагностики. 4 з.п. ф-лы, 3 ил.
