| СХЕМА ЭЛЕКТРИЧЕСКАЯ СТЕНДА ДЛЯ ИСПЫТАНИЯ КОНТАКТОВ МАГНИТНЫХ ПУСКАТЕЛЕЙ НА КОММУТАЦИОННУЮ ИЗНОСОСТОЙКОСТЬ |  |
Номер публикации патента: 2182340 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01R031/327 | | Аналоги изобретения: | БАНИН Р.В. и др. Установка для испытания контактов магнитного пускателя на коммутационную способность, Инф. листок № 397-98, Челябинский ЦНТИ, 1998. SU 192254 A, 31.03.1967. SU 434531 A, 11.11.1974. SU 1054904 A, 15.11.1983. RU 2117309 C1, 10.08.1999. GB 2333914 A, 04.08.1999. ДУЛИН В.А. Методы исследования надежности низковольтных аппаратов. - М.: Энергия, 1970, с. 101-106. |
| Имя заявителя: | Челябинский государственный агроинженерный университет | | Изобретатели: | Буторин В.А.
Данилов В.Н.
Банин Р.В.
Швецов М.С. | | Патентообладатели: | Челябинский государственный агроинженерный университет |
Реферат | |

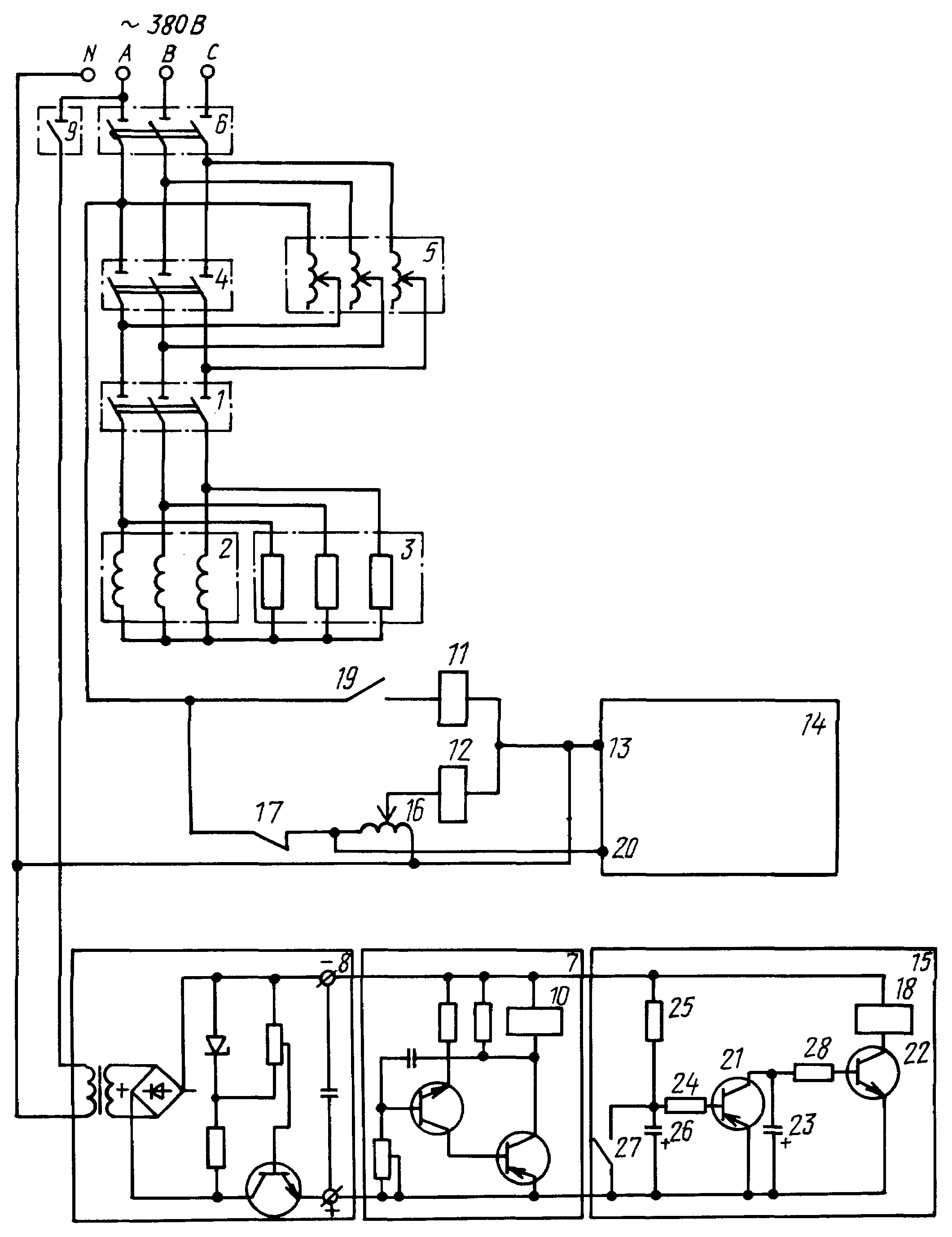

Изобретение может быть использовано для проведения испытаний контактов магнитных пускателей на коммутационную износостойкость. Технический результат заключается в повышении надежности и расширении функциональных возможностей. В схему электрическую стенда для испытания контактов магнитного пускателя введен узел управления испытуемым пускателем, который выполнен на основе двух транзисторов (21) и (22), причем эмиттер первого соединен с эмиттером второго, с первым выводом накопительного конденсатора (23) и с плюсом стабилизированного источника (8) питания. База первого транзистора (21) подключена через первый токоограничивающий резистор (24) к точке соединения первого вывода резистора (25) и первого вывода конденсатора (26), которые между собой образуют делитель напряжения. Конденсатор (26) шунтирован замыкающим контактом (27) первого промежуточного реле (10), а вторые выводы резистора (25) и конденсатора (26) подключены соответственно к минусу и плюсу стабилизированного источника (8) питания. Коллектор первого транзистора (21) подключен ко второму выводу накопительного конденсатора (23) и через второй токоограничивающий резистор (28) - к базе второго транзистора (22), коллектор которого подключен через катушку (18) второго промежуточного реле к минусу стабилизированного источника (8) питания. 1 ил.
|
