| УСТРОЙСТВО ДЛЯ ФИКСАЦИИ КОММУТАЦИОННОГО ИЗНОСА ВЫКЛЮЧАТЕЛЕЙ |  |
Номер публикации патента: 2163382 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01R031/327 G01R019/10 | | Аналоги изобретения: | SU 324584 A, 23.12.1971. RU 2117309 C1, 10.08.1998. GB 2056094 A, 11.03.1981. БОБЫЛЬКОВ А.Н. Коммутационная износостойкость высоковольтных выключателей. Ж. "Электрические станции". 1986, с. 62 - 64. |
| Имя заявителя: | Горьковская дистанция электроснабжения Горьковской железной дороги | | Изобретатели: | Герман Л.А.
Шаров А.В. | | Патентообладатели: | Горьковская дистанция электроснабжения Горьковской железной дороги |
Реферат | |

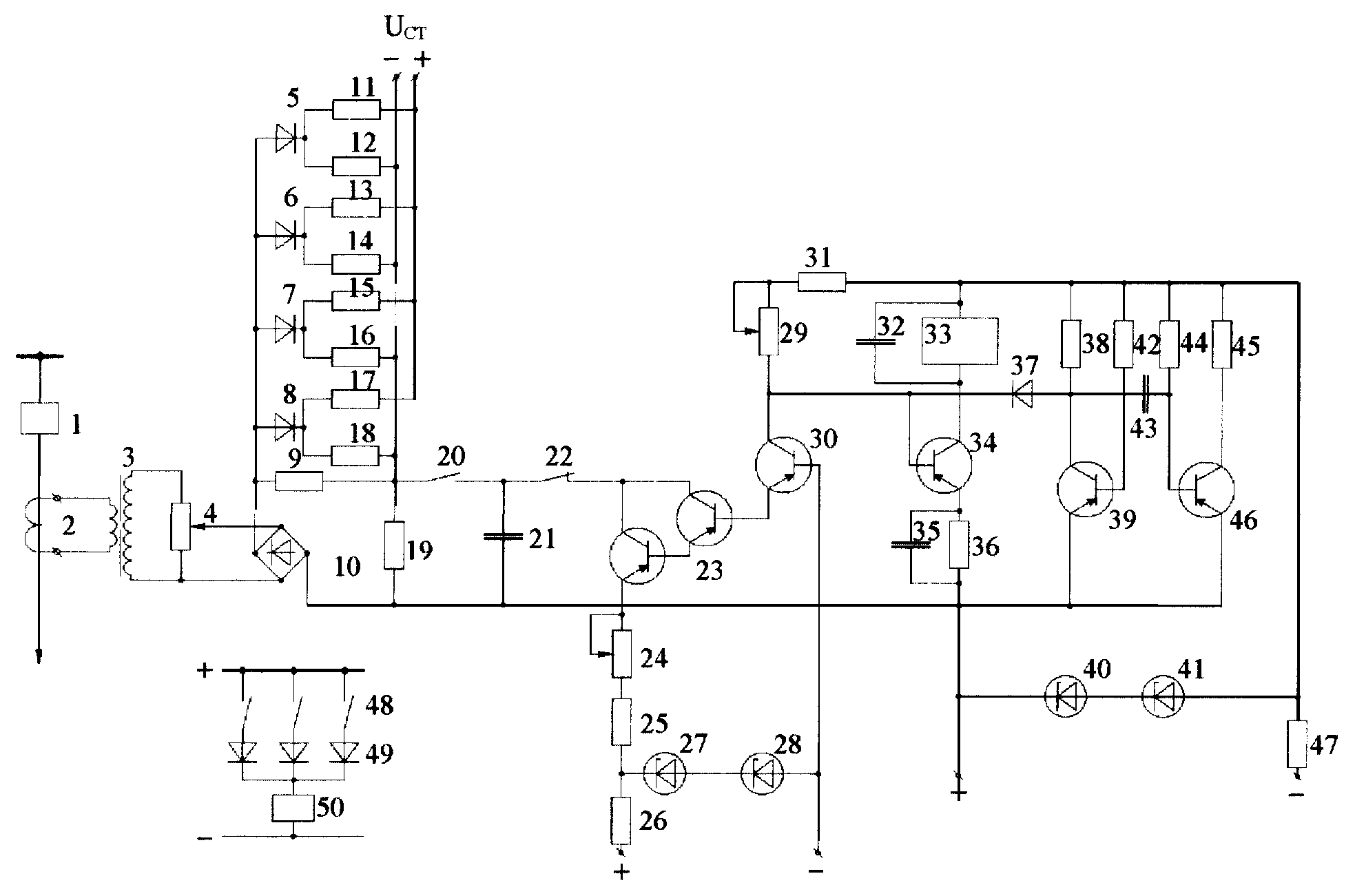

Изобретение относится к электротехнике, в частности к высоковольтным масляным выключателям электрических сетей. Целью настоящего изобретения является увеличение межремонтных сроков выключателей. Это достигается введением диодно-резисторного преобразователя для расчета степенной функции от тока короткого замыкания. Устройство содержит трансреактор 3, подключенный первичной обмоткой к трансформатору тока 2, контролирующему ток высоковольтного масляного выключателя 1; выпрямитель 10, вход которого подключен через регулировочный резистор 4 к вторичной обмотке трансреактора; генератор импульсов 38-47, соединенный через схему совпадения, собранную на элементах 30-32, 34-37 с счетчиком импульсов 33; запоминающий конденсатор 21, который соединен с выходом замыкающего контакта реле повреждения 20, а размыкающим контактом реле повреждения 22 подключен через линеаризирующий преобразователь, собранный на составном транзисторе 23 и элементах 24-28, к переходу эмиттер-база входного транзистора 30 схемы совпадения; параллельно выходу выпрямителя подключен делитель напряжения на резисторах 9, 19, к одному из которых, соединенному с плюсовым выводом выпрямителя, включены параллельно четыре диодно-резистивные цепочки 5-18, причем аноды всех диодов соединены с плюсовым выводом выпрямителя, а общая точка резисторов делителя напряжения подключена к входу замыкающего контакта реле повреждения, все катоды диодов диодно-резисторных цепочек через дополнительные резисторы подключены к стабилизирующему напряжению. 1 ил.
|
