SU 1798736 A1, 28.02.1993. RU 2156983 C1, 27.09.2000. US 7504832 B2, 17.03.2009. JP 55140163 A, 01.11.1980.
Имя заявителя:
Открытое акционерное общество "Национальный институт авиационных технологий" (RU)
Изобретатели:
Муш Вячеслав Иванович (RU) Плихунов Виталий Валентинович (RU) Петров Леонид Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Национальный институт авиационных технологий" (RU)
Реферат

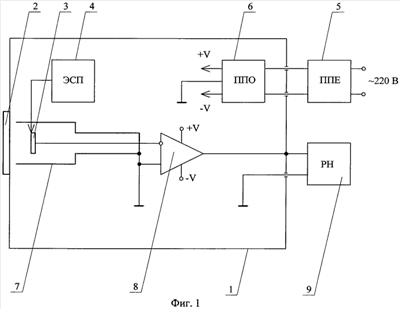

Группа изобретений относится к измерительной технике, в частности к средствам неразрушающего контроля энергетического состояния поверхности деталей и изделий, выполненных из электропроводящих материалов или полупроводников. Измерение осуществляют путем контакта измерительного электрода (3) с поверхностью исследуемого образца (2) и последующего размыкания электрического контакта. Электрод (3) после размыкания контакта с образцом (2) перемещают с помощью электромеханического средства перемещения (4) в направлении от поверхности образца (2). В процессе проведения измерений обеспечивают экранирование измерительного электрода с помощью электропроводного экрана (7), подключенного к общему выводу блока электропитания. Напряжение, фиксируемое на измерительном электроде (3), усиливают с помощью операционного усилителя (8). Инвертирующий вход усилителя (8) соединен с измерительным электродом (3). Неинвертирующий вход усилителя (8) подключен к общему выводу блока электропитания. Усиленный сигнал с выхода усилителя (8) подают на исследуемый образец (2) через электропроводящий корпус (1), торцевая часть которого образует электрический контакт с образцом (2). Питание усилителя (8) осуществляется с помощью блока электропитания, включающего в свой состав преобразователь переменного напряжения (5) и преобразователь постоянного напряжения (6). С помощью регистратора напряжения (9) измеряют изменение напряжения на образце (2) в зависимости от расстояния между противолежащими поверхностями образца (2) и электрода (3). Измеренную зависимость используют в качестве электрической характеристики контактной разности потенциалов для выбранной пары материалов образца (2) и электрода (3). Технический результат - повышение точности определения контактной разности потенциалов и обеспечение автоматизации процесса измерений. 2 н. и 12 з.п. ф-лы, 3 ил.
