RU 2287834 C1, 20.11.2006. SU 1617388 A1, 30.12.1990. JP 2005045668 A, 17.02.2005. JP 2004045242 A, 12.02.2004.
Имя заявителя:
ОАО "Московский научно-исследовательский институт "АГАТ" (RU)
Изобретатели:
Столбовой Валерий Стефанович (RU) Турко Леонид Степанович (RU) Залётин Павел Владимирович (RU)
Патентообладатели:
ОАО "Московский научно-исследовательский институт "АГАТ" (RU)
Реферат

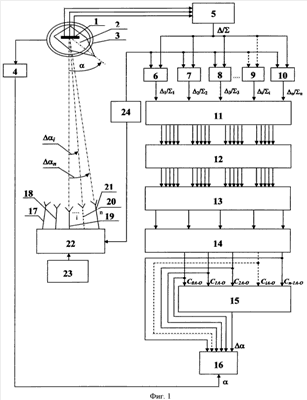

Изобретение относится к радиотехнике и может быть использовано при радиотехнических испытаниях систем антенна-обтекатель. Техническим результатом является повышение точности измерения за счет устранения погрешностей, вносимых амплитудно-фазовыми нестабильностями гибких СВЧ кабелей и СВЧ элементов, с одновременным упрощением конструкции измерителя отношения разностного сигнала к суммарному сигналу. Это достигается тем, что в известный измеритель пеленгационных характеристик систем антенна-обтекатель, содержащий поворотный стенд с установленными на нем пеленгационной антенной, обтекателем и датчиком угла поворота обтекателя, измерительные каналы и блоки обработки сигналов, дополнительно введены последовательно соединенные блок формирования вариантов, входы которого соединены с выходами устройств выборки и хранения, блок определения коэффициентов разложения пеленгационной характеристики для различных вариантов и блок выбора оптимального варианта, выходы которого соединены с входами блока решений системы n-линейных уравнений для пеленгационной характеристики, при этом СВЧ детекторы измерителя отношения разностного сигнала к суммарному сигналу подключены непосредственно к выходам пеленгационной антенны. 4 ил.
