RU 2027194 C1, 20.01.1995. SU 1555686 A1, 07.04.1990. SU 1805408 A1, 30.03.1993. SU 1801216 A3, 07.03.1993.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Синани Анатолий Исакович (RU) Макушкин Игорь Евгеньевич (RU) Дорофеев Александр Евгеньевич (RU) Лев Александр Израилевич (RU) Митин Владимир Александрович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт приборостроения имени В.В. Тихомирова" (RU)
Реферат

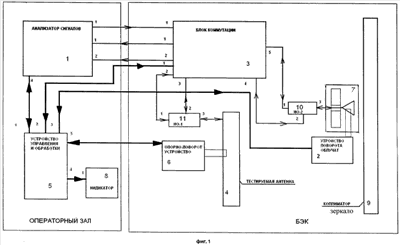

Изобретение относится к радиотехнике. Компактный полигон для измерения характеристик различных антенных систем содержит тестируемую антенну, блок коммутации, блок управления и обработки, блок облучателей, анализатор сигналов, индикатор, опорно-поворотное устройство, коллиматорное зеркало, первый и второй направленные ответвители, устройство поворота облучателей. Первый выход анализатора сигналов подключен к первому входу блока коммутации, первый вход анализатора сигналов соединен с первым выходом блока коммутации. Второй вход анализатора сигналов соединен со вторым выходом блока коммутации, первый вход-выход анализатора сигналов шиной соединен с первым входом-выходом устройства управления и обработки. Второй вход-выход устройства управления и обработки шиной подключен к первому входу-выходу блока коммутации, второй вход-выход блока коммутации соединен с первым входом-выходом первого направленного ответвителя, второй вход-выход которого подключен к третьему входу-выходу блока коммутации, а третий вход-выход первого направленного ответвителя соединен с входом-выходом тестируемой антенны. Технический результат заключается в достижении возможности измерения диаграмм направленности антенных систем широко класса. 1 з.п. ф-лы, 3 ил.
