SU 1837153 A1, 24.01.1991. SU 1220047 A, 23.03.1986. RU 2097895 C1, 27.11.1997. RU 2097895 C1, 27.11.1997. SU 890258 A, 15.12.1981. JP 2007232711 A, 13.09.2007. DE 102004020978 A1, 17.11.2005.
Имя заявителя:
Российская Федерация, от имени которой выступает государственный заказчик - Федеральное агентство по атомной энергии (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ - ВНИИЭФ" (RU)
Изобретатели:
Гутников Анатолий Иванович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает государственный заказчик - Федеральное агентство по атомной энергии (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ - ВНИИЭФ" (RU)
Реферат

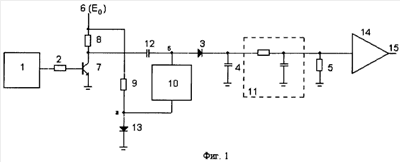

Изобретение может быть использовано в качестве датчика тока или датчика приближения. Индуктивный датчик содержит генератор (1) периодических импульсов, первый резистор (2), первый диод (3), первый конденсатор (4), второй резистор (5), шину (6) питания, n-p-n транзистор (7), третий резистор (8), четвертый резистор (9), резонансный LC-контур (10), интегрирующую RC-цепь (11), второй конденсатор (12), второй диод (13), операционный усилитель (14), выход (15) операционного усилителя (14). Выход генератора (1) периодических импульсов подключен к первому выводу первого резистора (2). Катод первого диода (3) через первый конденсатор (4) подключен к общей шине, к которой подключен первый вывод второго резистора (5). Эмиттер n-p-n транзистора (7) подключен к общей шине, а коллектор - через третий резистор (8) к шине (6) питания. Вход операционного усилителя (14) соединен со вторым выводом второго резистора (5) и с выходом интегрирующей RC-цепи (11), вход которой соединен с катодом первого диода (3). Анод первого диода (3) соединен с первым выводом резонансного LC-контура (10) и через второй конденсатор (12) с коллектором n-p-n транзистора (7). База n-p-n транзистора (7) соединена со вторым выводом первого резистора (2). Второй вывод резонансного LC-контура (10) соединен через четвертый резистор (9) с шиной (6) питания и с анодом второго диода (13), катод которого подключен к общей шине. Изобретение обеспечивает повышение стабильности при одновременном увеличении амплитуды выходного сигнала и унификации индуктивного датчика, что достигается за счет вновь введенных цепей компенсации, двухполярного перемагничивания и работоспособности с различными видами резонансных LC-контуров. 2 з.п. ф-лы, 5 ил.
