Государственное образовательное учреждение высшего профессионального образования Омский государственный университет путей сообщения (RU)
Реферат

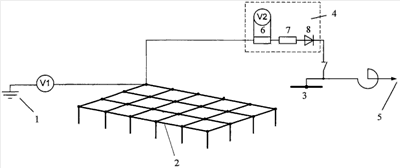

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения сопротивления заземляющего устройства тяговых подстанций электрифицированных на постоянном токе железных дорог. Техническим результатом предлагаемого изобретения является существенное повышение точности измерения за счет увеличения измерительного тока, снижение трудоемкости и затрат на измерение, поскольку отсутствует необходимость использования переносного генератора, амперметра, токового электрода и катушки с длинными проводами. Поставленная задача достигается благодаря тому, что в способе измерения сопротивления заземляющего устройства тяговой подстанции постоянного тока измерительным током является часть тягового тока, натекающего на заземляющее устройство тяговой подстанции постоянного тока, подключенное через дренажную установку к минусу источника, значение тока через заземляющее устройство определяют с помощью деления напряжения на шунте дренажной установки на сопротивление этого шунта, искомое сопротивление заземляющего устройства вычисляют по формуле , где Rш - сопротивление шунта дренажной установки, Uш - напряжение на шунте дренажной установки, U з - напряжение между заземляющим устройством и удаленным потенциальным электродом, отнесенным в «точку нулевого потенциала». 1 ил.
