SU 1157467 A1, 23.05.1985. SU 1247762 A1, 30.07.1986. RU 2399918 C1, 20.09.2010. RU 2141672 C1, 20.11.1999. US 7088108 B2, 08.08.2006. US 7521920 B2, 21.04.2009. DD 149711 A, 22.07.1981. FR 2246879 A, 06.06.1975. JP 2007051905 A, 01.03.2007.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU)
Изобретатели:
Передельский Геннадий Иванович (RU) Иванов Владимир Ильич (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Юго-Западный государственный университет" (ЮЗГУ) (RU)
Реферат

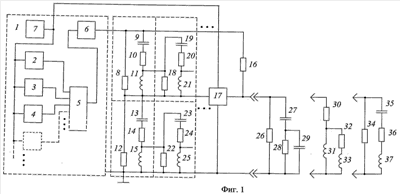

Изобретение относится к измерительной технике и, в частности, к области измерения параметров объектов, имеющих схемы замещения в виде многоэлементных пассивных двухполюсников. Устройство содержит генератор, включающий в себя формирователи импульсов линейного, квадратичного и кубичного напряжения, коммутатор, блок синхронизации и усилитель мощности. Выход усилителя мощности является первым выходом генератора, выход блока синхронизации - вторым выходом генератора, третий выход генератора является вторым входом мостовой цепи. К генератору подключена четырехплечая мостовая цепь, состоящая из двух параллельных ветвей. Первая ветвь содержит два последовательно включенных двухполюсника. Элементы первого двухполюсника имеют постоянные параметры, элементы второго - регулируемые и используются для уравновешивания моста. Первый и второй многоэлементные двухполюсники первой ветви мостовой цепи содержат по нескольку одинаковых цепей наращивания, каждая из которых подключается параллельно катушке предыдущей цепи наращивания. Общее число цепей наращивания равно частному от деления количества элементов объекта измерения на 4. Вторая ветвь моста содержит последовательно соединенные одиночный резистор и две клеммы для подключения двухполюсников объектов измерения. Первый выход мостовой цепи образован общей точкой первого и второго многоэлементного двухполюсника первой ветви моста, второй вывод - общей точкой одной из клемм и одиночным резистором второй ветви. Оба выхода моста подключены к дифференциальному входу нуль-индикатора, второй вход которого подключен к блоку синхронизации, а общая шина - заземлена. Технический результат изобретения заключается в увеличении числа определяемых параметров объектов измерения. 1 ил.
