Вострухин Александр Витальевич (RU), Ядыкин Виктор Семёнович (RU), Хабаров Алексей Николаевич (RU), Пташкин Павел Юрьевич (RU)
Изобретатели:
Вострухин Александр Витальевич (RU) Ядыкин Виктор Семёнович (RU) Хабаров Алексей Николаевич (RU) Пташкин Павел Юрьевич (RU)
Патентообладатели:
Вострухин Александр Витальевич (RU) Ядыкин Виктор Семёнович (RU) Хабаров Алексей Николаевич (RU) Пташкин Павел Юрьевич (RU)
Реферат

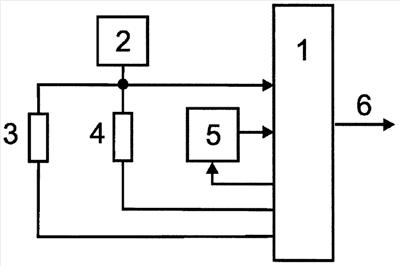

Изобретение относится к измерительной технике, в частности к устройствам для измерения активного сопротивления, и может быть использовано в средствах для измерения и контроля неэлектрических величин резистивными датчиками. Микроконтроллерный измерительный преобразователь сопротивления в двоичный код состоит из микроконтроллера 1, источника тока 2, образцового резистора (Ro) 3, измеряемого резистора (Rx) 4, интегрирующего RC-звена 5, выхода 6 передачи двоичного кода. Первые выводы резисторов 3 и 4 подключены к неинвертирующему входу компаратора микроконтроллера. Вторые выводы резисторов 3 и 4 подключены, соответственно, к первому и второму выходам микроконтроллера. Сигнал с широтно-импульсного модулятора микроконтроллера подается на интегрирующее RC звено, выход которого подключен к второму входу аналогового компаратора микроконтроллера 1, выход 6 микроконтроллера передачи данных подключен к внешнему микропроцессорному устройству для отображения результата измерения и управления. Технический результат заключается в повышении точности измерения сопротивления. 1 ил.
