RU 2362176 С1 20.07.2009. RU 2018853 С1 30.08.1994. SU 124014 А1 17.11.1966. JP 6097244 А 08.06.1993.
Имя заявителя:
Федеральное Государственное унитарное предприятие "Центральный научно-исследовательский радиотехнический институт имени академика А.И. Берга" (RU)
Изобретатели:
Лобанов Борис Семенович (RU) Сухоруков Александр Григорьевич (RU) Субботин Игорь Юрьевич (RU) Пикуль Анатолий Иванович (RU) Покусин Дмитрий Николаевич (RU) Мартынов Александр Петрович (RU) Войтович Максим Иванович (RU)
Патентообладатели:
Федеральное Государственное унитарное предприятие "Центральный научно-исследовательский радиотехнический институт имени академика А.И. Берга" (RU)
Реферат

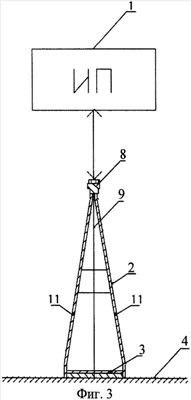

Настоящее изобретение относится к технике измерения на сверхвысоких частотах и предназначено для измерения коэффициента отражения плоских образцов радиопоглощающих материалов в дециметровом и метровом диапазонах длин радиоволн. Рефлектометр для измерения коэффициента отражения плоского набора прямоугольных ферритовых плиток содержит измерительный прибор с СВЧ генератором радиоволн. Рефлектометр снабжен конической, симметричной, воздушной полосковой линией, которая состоит из входного коаксиального разъема, соединенного через СВЧ кабель с выходом-входом измерительного прибора, центрального проводника, двух внешних проводников и короткозамыкателя. Центральный проводник выполнен в форме плоского равнобедренного треугольника, высота которого равна длине полосковой линии, а ширина его основания, как минимум, в 1,6 раза уже ширины большего основания внешних проводников. Внешние проводники выполнены в форме равнобедренной трапеции, длина большего основания которых равна длине плоского набора ферритовых плиток, причем острый угол центрального проводника электрически соединен с внутренним проводником СВЧ разъема, а его основание жестко и электрически соединено с короткозамыкателем вдоль его продольной оси. Середины меньших оснований внешних проводников жестко и электрически соединены с диаметрально противоположных сторон внешнего проводника коаксиального СВЧ разъема, а их большие основания жестко и электрически соединены с большими боковыми сторонами короткозамыкателя. Технический результат: уменьшение габаритов и веса рефлектометра, что обеспечивает его мобильность и возможность измерения коэффициента отражения прямым способом в условиях производства радиопоглощающих материалов. 7 ил.
