SU 1760476 A1, 07.09.1991. RU 2168728 C1, 10.06.2001. RU 2247401 C1, 27.02.2005. SU 1055957 A1, 23.11.1983.
Имя заявителя:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (Минпромторг России) (RU)
Изобретатели:
Фурман Анатолий Васильевич (RU) Дасов Сергей Валерьевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (Минпромторг России) (RU)
Реферат

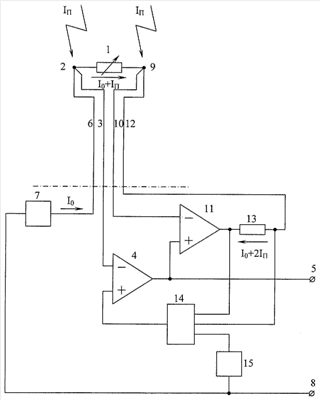

Изобретение относится к электроизмерительной технике и может быть использовано, в частности, в тензометрии, Преобразователе содержит источник опорного напряжения, первый вывод которого подключен к общей тине преобразователя, резистивный датчик, первый вывод которого через первый потенциальный провод соединен с инверсным входом первого операционного усилителя и через первый токовый провод соединен с одним выводом источника тока, другой вывод которого подключен к общей шине преобразователя, а второй вывод резистивного датчика соединен с вторым потенциальным проводом и вторым токовым проводом, при этом выход первого операционного усилителя соединен с выходом преобразователя. Инверсный вход второго операционного усилителя соединен с вторым потенциальным проводом, а его неинверсный вход подключен к выходу преобразователя, причем неинверсный вход первого операционного усилителя подключен к выходу сумматора, второй неинверсный вход которого подключен к второму выводу опорного источника напряжения. Техническим результатом изобретения является уменьшение влияния действия синфазных помех на линию связи с резистивным датчиком. 1 ил.
