СПОСОБ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ РЕЛЬСОВОЙ ЛИНИИ

Номер публикации патента: 2176800

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000128079/09		Получить полное описание патента

Реферат

Изобретение может быть использовано для измерения сопротивления изоляции рельсовой линии. Способ измерения сопротивления изоляции рельсовой линии заключается в том, что в рельсовую линию на одном ее конце подают сигнал переменного тока, а на другом конце рельсовой линии предварительно измеряют напряжение и сдвиг его фазы не менее чем при четырех состояниях сопротивления изоляции рельсовой линии, причем два из которых предельные, и, решая систему алгебраических уравнений



где U21, U22, U23, U24, ϕ21, ϕ22, ϕ23, ϕ24- соответственно напряжения и сдвиги фаз напряжений при четырех состояниях сопротивления изоляции рельсовой линии, Rиз1(min), Rиз2, Rиз3, Rиз4(max) - соответствующие сопротивления изоляции рельсовой линии, причем Rиз1(min), Rиз4(max) - предельные значения сопротивления изоляции рельсовой линии, определяют коэффициенты К0, К1, К2, К3, а затем, измеряя текущее значение напряжения и сдвига фазы напряжения U2, ϕ2, определяют фактическую величину сопротивления изоляции рельсовой линии по формуле

Rиф= K0+K1U2+K2ϕ2+K3U2ϕ2.

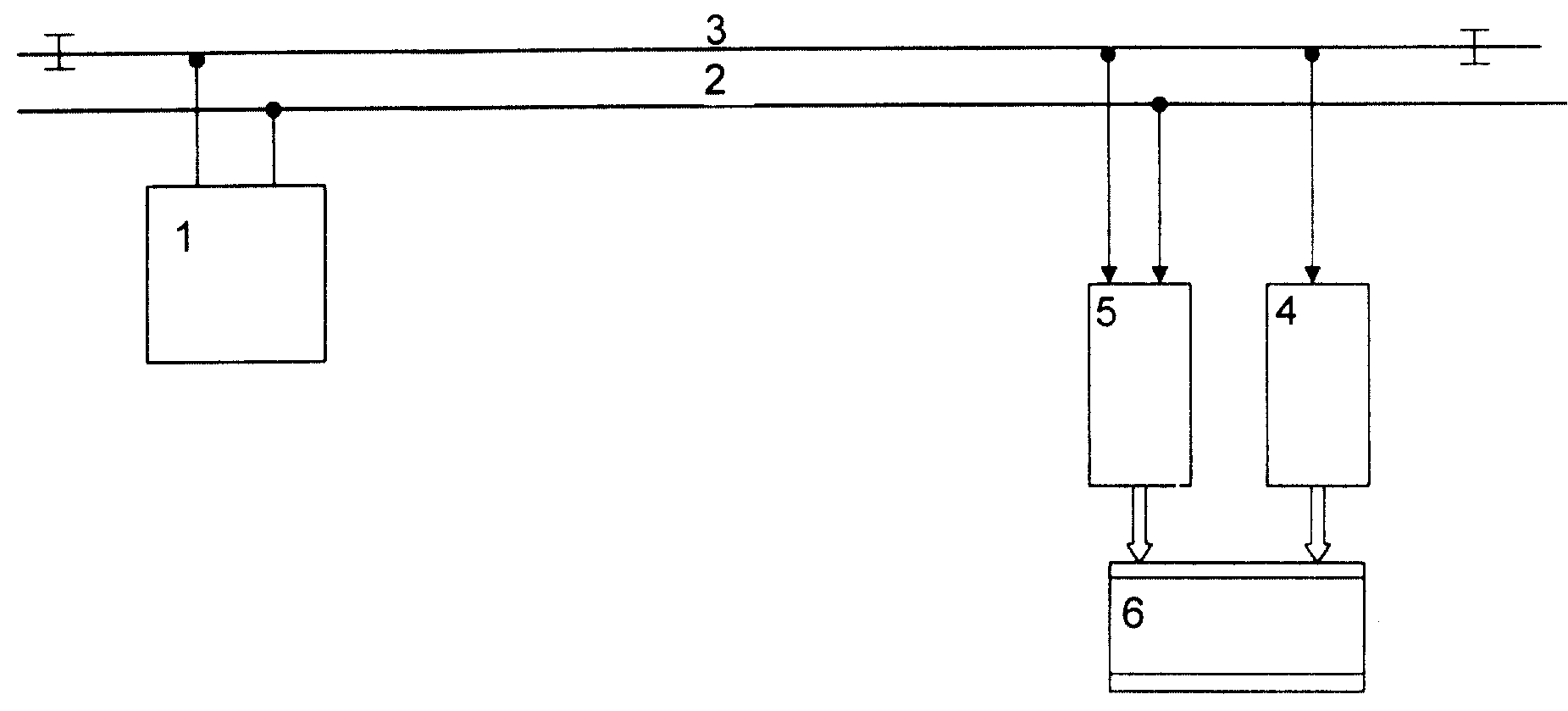

Технический результат заключается в повышении точности измерения. 1 ил.
