| СПОСОБ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ СИЛОВОЙ СЕТИ ЭЛЕКТРОУСТАНОВОК ТРАНСПОРТА ПОД РАБОЧИМ НАПРЯЖЕНИЕМ И УСТРОЙСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ |  |
Номер публикации патента: 2175138 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01R027/18 B60L003/00 | | Аналоги изобретения: | RU 2028634 С1, 09.02.1995. SU 773527 A, 23.10.1980. SU 369515 A, 08.11.1973. SU 1224744 А1, 15.04.1986. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт судовой электротехники и технологии" | | Изобретатели: | Башлыков Н.М.
Галка В.Л.
Ильинский И.Н.
Лазаревский Н.А.
Лебедев В.С. | | Патентообладатели: | Федеральное государственное унитарное предприятие "Центральный научно-исследовательский институт судовой электротехники и технологии" |
Реферат | |

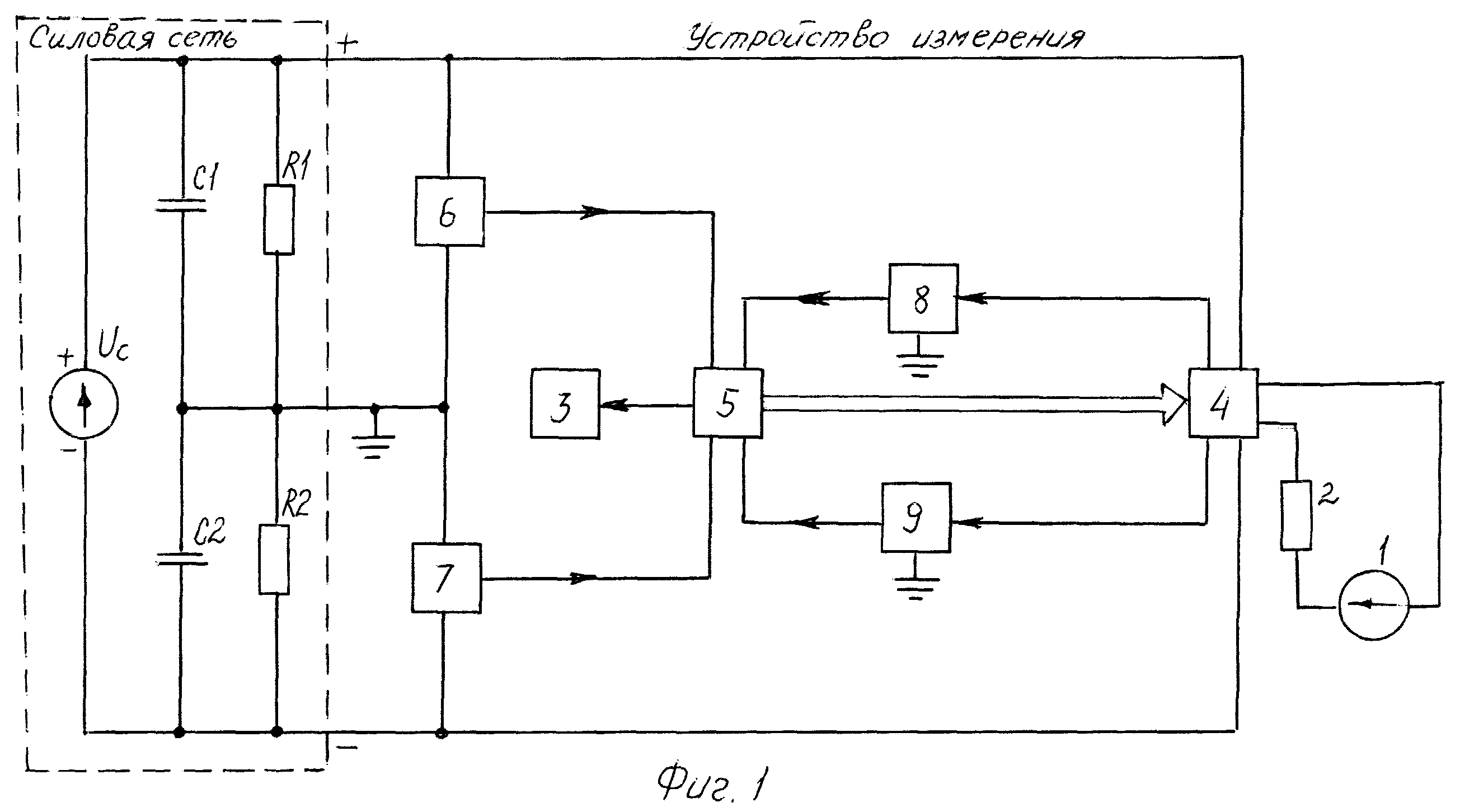

Изобретение относится к контрольно-измерительной технике транспортных средств с электротягой. При измерении сопротивления изоляции любого из полюсов силовой сети относительно земли (корпуса) накладывают на силовую сеть измерительное напряжение через дополнительное сопротивление между землей и неконтролируемым полюсом силовой сети. К последнему подключают потенциал измерительного напряжения, совпадающий по знаку со знаком рабочего напряжения на контролируемом полюсе. Переходный процесс останавливают при напряжении, равном нулю, на сопротивлении изоляции неконтролируемого полюса путем регулирования напряжения между неконтролируемым полюсом и землей. Измеряют ток измерительного источника и напряжение на контролируемом полюсе и вычисляют сопротивление изоляции контролируемого полюса силовой сети относительно земли путем деления измеренного напряжения на измеренный ток. Устройство измерения сопротивления изоляции содержит источник измерительного напряжения, ограничительный резистор, индикатор, формирователь измерительных схем, микропроцессорный блок, два датчика напряжения и два датчика тока. Данное техническое решение характеризуется расширенной глубиной диагностирования силовых сетей и обеспечивает непрерывность измерения сопротивления изоляции в процессе эксплуатации, а также повышенные надежность, быстродействие, пожаро- и электробезопасность. 2 с.п.ф-лы, 3 ил.
|
