RU 2254590 C1, 20.06.2005. RU 2224264 C2, 20.02.2004. RU 2030751 C1, 10.03.1995. RU 2032272 C1, 27.03.1995. SU 824458 A1, 23.04.1981. US 6263289 B1, 17.07.2001. US 20070223920 A1, 27.09.2007. US 8026728 B2, 27.09.2011. Wilkerson J.R. Wideband high dynamic range distortion measurement // Radio and Wireless Symposium. - 22-24.01.2008. JP 6058964 A, 04.03.1994.
Имя заявителя:
Богачев Сергей Васильевич (RU)
Изобретатели:
Богачев Сергей Васильевич (RU)
Патентообладатели:
Богачев Сергей Васильевич (RU)
Реферат

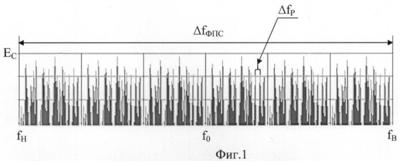

Изобретения относятся к области радиотехнических измерений и могут быть использованы для измерений динамического диапазона (ДД) радиоприемника по интермодуляции. В способе измерения ДД радиоприемника по интермодуляции на вход радиоприемника подают калибровочный сигнал частотой f0 и устанавливают номинальное выходное напряжение UH, затем на вход приемника подают три сигнала с одинаковыми уровнями ЭДС и с частотами f1 , f2, f3, далее одновременно регулируют уровни сигналов, пока выходное напряжение приемника не установится равным UH, определяют ДД по интермодуляции вида f 1+f2-f3=f0, после чего вычисляют число пар и троек сигналов в полосе пропускания фильтра предварительной селекции (ПП ФПС) и ДД по интермодуляции с учетом ширины ПП ФПС, далее измеряют ДД по интермодуляции суммарного вида f1+f2-f3=f0 и 2f1-f2=f0, после чего вычисляют ДД по интермодуляции с учетом ширины ПП ФПС, при помощи двух сигналов измеряют и вычисляют ДД по интермодуляции вида 2f 1-f2=f0 с учетом ширины ПП ФПС, из измеренных значений выбирают наименьшее. Устройство измерения динамического диапазона радиоприемника по интермодуляции содержит первый, второй и третий генераторы, эквивалент антенны, радиоприемник, вольтметр, эквивалент нагрузки, автоматизированное рабочее место (АРМ), включающее блок цифровой обработки сигналов, ПЭВМ, оптический приемопередатчик, оптоэлектронный/электронно-оптический преобразователь. В устройстве также используются цифровая и волоконно-оптическая линии связи. Техническим результатом изобретений является обеспечение более точной количественной оценки динамического диапазона радиоприемника по интермодуляции и автоматизация измерений. 2 н. и 2 з.п. ф-лы, 6 ил.
