RU 2019843 C1, 15.09.1994. RU 2054680 С1, 20.02.1996. SU 1409950 A1, 15.07.1988. SU 1392515 A1, 30.04.1988.
Имя заявителя:
Открытое акционерное общество "Научно-производственное предприятие "Радар ммс" (RU)
Изобретатели:
Анцев Георгий Владимирович (RU) Турнецкий Леонид Сергеевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное предприятие "Радар ммс" (RU)
Реферат

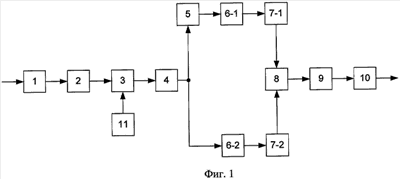

Изобретение относится к устройствам для измерение девиации частоты частотно-модулированных колебаний. Устройство содержит входной блок, вход которого является входной шиной устройства, последовательно соединенные гетеродин и смеситель, амплитудный ограничитель, фильтр нижних частот и индикатор. Также в устройство введены последовательно соединенные дифференциатор, вход которого подключен к выходу фильтра нижних частот, первый квадратор, первый усреднитель, блок деления и блок извлечения квадратного корня, выход которого подключен к входу индикатора, последовательно соединенные второй квадратор, вход которого подключен к выходу фильтра нижних частот, и второй усреднитель, выход которого подключен ко второму входу блока деления. При этом вход амплитудного ограничителя подключен к выходу входного блока, а выход - ко второму входу смесителя, вход фильтра нижних частот подключен к выходу смесителя. Технический результат заключается в повышении точности измерения за счет снижения влияния нестабильностей параметров тракта обработки на результат измерения. 2 ил.
