RU 2178908 C1, 27.01.2002. RU 2097774 С1, 27.11.1997. ОРНАДСКИЙ П.П. Автоматические измерения и приборы. - Киев: Вища школа, 1973, с.404, 405. ГИТИС Э.И., ПИСКУНОВ Е.А. Аналого-цифровые преобразователи. - М.: Энергоиздат, 1981, с.165, 166. RU 2300112 С2, 27.05.2007. RU 2173857 C1, 20.09.2001. SU 1677639 A1, 15.09.1991.
Имя заявителя:
Мурашко Николай Анатольевич (RU), Мурашко Олег Анатольевич (RU)
Изобретатели:
Мурашко Николай Анатольевич (RU) Мурашко Олег Анатольевич (RU)
Патентообладатели:
Мурашко Николай Анатольевич (RU) Мурашко Олег Анатольевич (RU)
Реферат

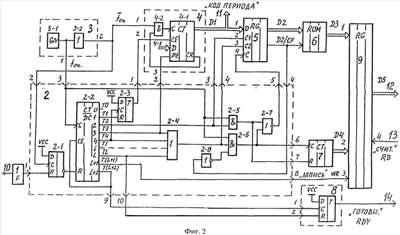

Заявленная группа изобретений относится к контрольно-измерительной технике и может быть использована в системах автоматического измерения, регулирования и аварийной защиты. Устройство для измерения частоты содержит: формирователь импульсов, блок управления, генератор образцовой частоты, блок счета импульсов образцовой частоты, формирователь сигнала «Готовность», счетчик числа сдвигов кода, буферный регистр, регистр сдвига, постоянное запоминающее устройство. Особенностью заявленного способа измерения частоты является то, что задают значение частоты fсч, округленное в сторону увеличения до ближайшей величины fcч=2Q·106 Гц. Подают числа Nтк, получаемые после окончания измерения периода Тх в nmin младших или старших разрядах счетчика, на адресные входы ПЗУ. При предварительной записи в ПЗУ для каждого значения Nтк в диапазоне от до определяют значения чисел NПЗУ. При выполнении условия nminизмnmах, nизм=nmin+m1 или nminnизмmах, nизм=nmах-m2 производят m1 или m2 раз сдвиг числа Nтк в сторону младших или старших разрядов. Запоминают число m1 или m2 проведенных сдвигов и определяют частоту fx1 или fx2 исследуемых сигналов. Техническим результатом группы изобретений является повышение надежности и точности измерения частоты. 4 н.п. ф-лы, 3 ил, 3 табл.
