СПОСОБ ФОРМИРОВАНИЯ КОМАНДЫ НА ПУСК ЗАЩИТНОГО БОЕПРИПАСА, УСТРОЙСТВО ФОРМИРОВАНИЯ КОМАНДЫ НА ПУСК ЗАЩИТНОГО БОЕПРИПАСА, СПОСОБ ОПРЕДЕЛЕНИЯ МОМЕНТА ВЫДАЧИ КОМАНДЫ НА ПУСК ЗАЩИТНОГО БОЕПРИПАСА, РЛС ОПРЕДЕЛЕНИЯ МОМЕНТА ВЫДАЧИ КОМАНДЫ НА ПУСК ЗАЩИТНОГО БОЕПРИПАСА, СПОСОБЫ ОБНАРУЖЕНИЯ СИГНАЛОВ УЗКОПОЛОСНОГО СПЕКТРА ЧАСТОТ, ОБНАРУЖИТЕЛЬ СИГНАЛОВ УЗКОПОЛОСНОГО СПЕКТРА ЧАСТОТ

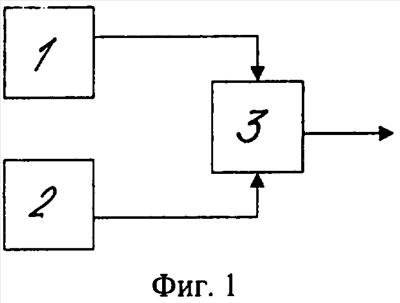

Изобретения относятся к радиолокационной технике. Техническим результатом является уменьшение массогабаритных и стоимостных характеристик устройства формирования команды на пуск защитного боеприпаса. Момент выдачи команды на пуск защитного боеприпаса устанавливают по началу возникновения и обнаружения на радиолокационной станции (РЛС) сигнала с частотой: Fдо=2Vofo/C, где Vo - радиальная скорость защитного боеприпаса, fo - средняя частота излучаемого РЛС непрерывного сигнала с частотной модуляцией по одностороннему пилообразному линейно возрастающему закону, С - скорость света. Обнаружение сигналов узкополосного спектра частот осуществляют за счет частотной селекции сигналов, сравнения изменяющихся амплитудных значений отселектированных сигналов с опорным напряжением и фиксирования момента достижения равенства этих значений, а также за счет того, что частоту сигналов увеличивают в несколько раз и далее селектируют узкополосным полосовым фильтром. Устройство содержит, по крайней мере, две разнесенные в пространстве РЛС, выходы которых подключены к входам блока совпадения. 6 н. и 3 з.п. ф-лы, 5 ил.
