| АКУСТООПТИЧЕСКИЙ ПРИЕМНИК - ЧАСТОТОМЕР |  |
Номер публикации патента: 2178181 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01R023/17 G01R023/16 | | Аналоги изобретения: | RU 2 130 192 С1, 10.05.1999. RU 2 142 140 С1, 27.11.1999. SU 1 216 741 А, 07.03.1986. GB 2 114 847 А, 13.03.1985. US 581 183 А, 02.01.1996. |
| Имя заявителя: | Таганрогский государственный радиотехнический университет | | Изобретатели: | Роздобудько В.В. | | Патентообладатели: | Таганрогский государственный радиотехнический университет |
Реферат | |

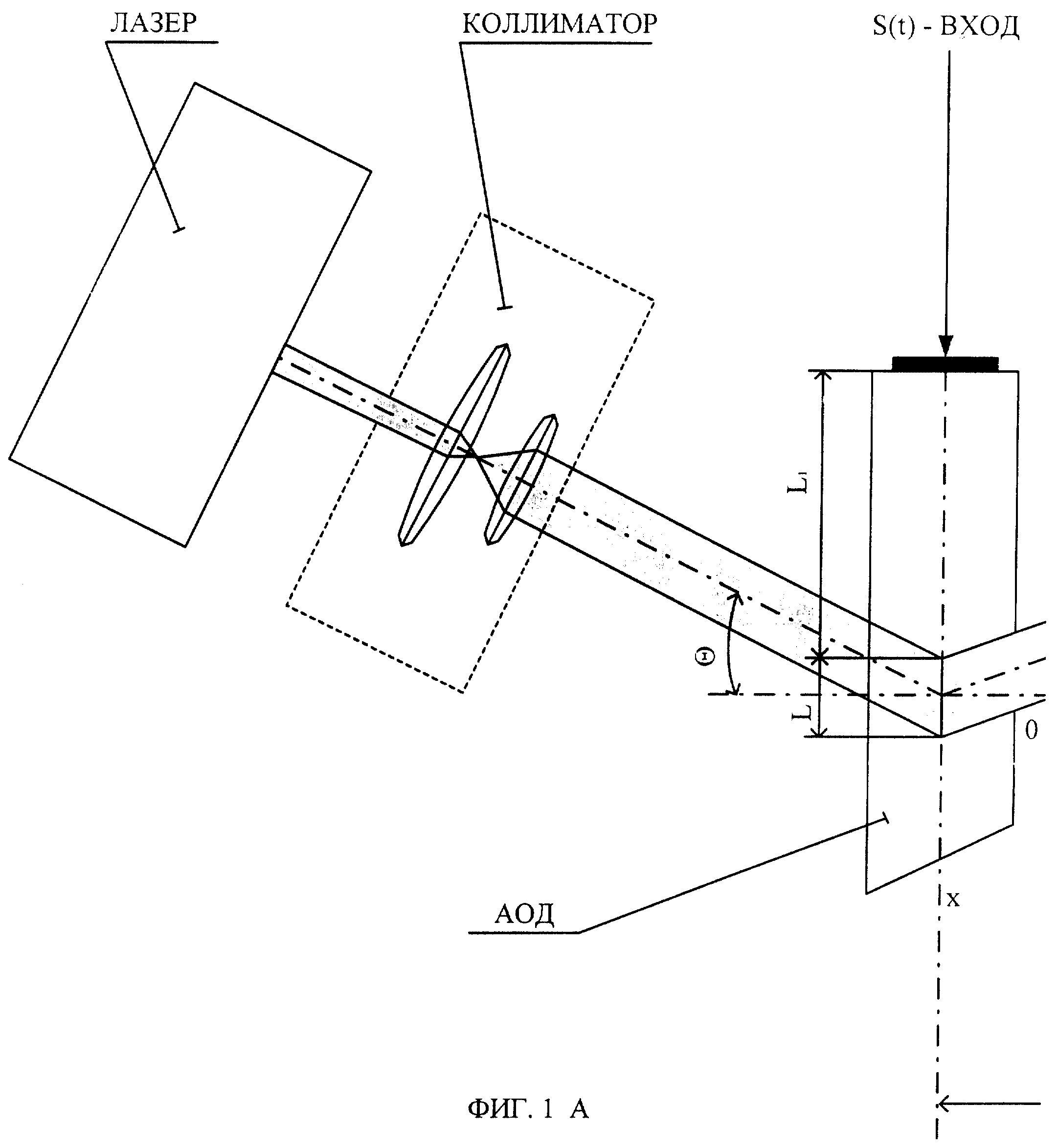

Изобретение относится к области радиоизмерительной техники и может быть использовано в качестве высокоточного приемника-частотомера, работающего в автоматическом режиме. Технический результат, заключающийся в увеличении точности измерения частоты радиосигналов, достигается за счет того, что в акустооптический приемник-частотомер, состоящий из последовательно по свету включенных лазера, коллиматора, линейного акустооптического дефлектора, на возбуждаемый входным радиосигналом в теле которого ультразвуковой столб лазерное излучение падает под отрицательным или положительным углом Брэгга, первой интегрирующей линзы и первой линейки фотоприемников с параллельным выходом, дополнительно по направлению луча лазера нулевого порядка после акустооптического дефлектора расположено переотражающее зеркало, обеспечивающее повторное падение света на ультразвуковой столб акустооптического дефлектора под отрицательным или положительным углом Брэгга, а по направлению повторно продифрагировавшего света расположены последовательно по свету вторая интегрирующая линза и вторая линейка фотоприемников, одноименные выходы которой соединены с одноименными выходами первой линейки фотоприемников соответственно. 7 ил.
|
