УСТРОЙСТВО ФОРМИРОВАНИЯ ИЗМЕРИТЕЛЬНОГО ИНТЕРВАЛА ВРЕМЕНИ ДЛЯ ЦИФРОВЫХ ТАХОМЕТРОВ

Номер публикации патента: 2171474

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000109761/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01R023/00   G01R023/10
Аналоги изобретения: SU 446842 A, 15.10.1974. RU 2148263 С1, 27.04.2000. GB 1111596 A, 01.05.1968. GB 1112448 A, 08.05.1968.

Имя заявителя: Файрушин Ринат Айдубаевич
Изобретатели: Файрушин Р.А.
Галикеев Р.М.
Патентообладатели: Файрушин Ринат Айдубаевич

Реферат

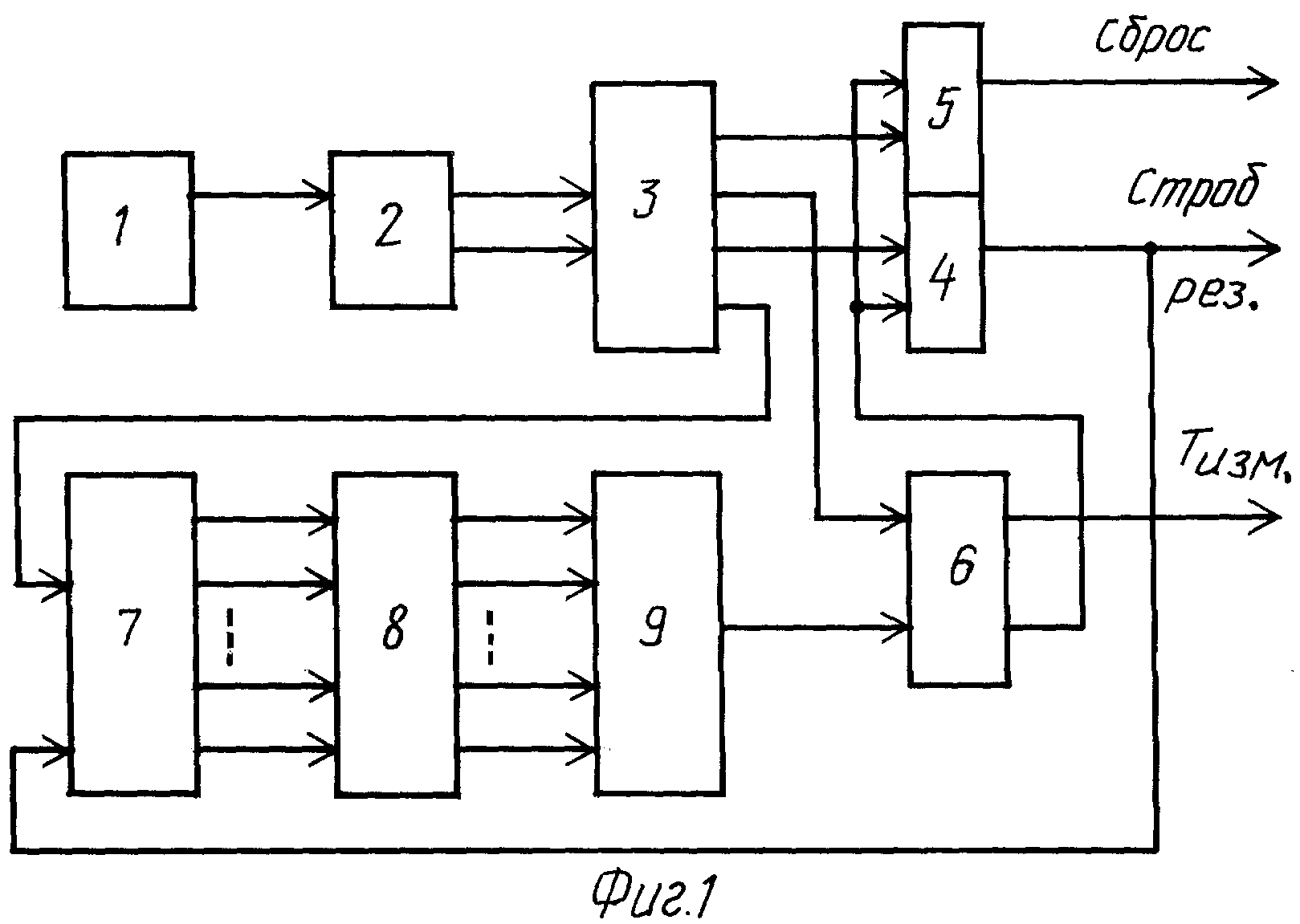

Изобретение относится к измерительной техники и может быть использовано при разработке и конструировании цифровых тахометров и частотомеров. Технический результат изобретения - создание простого, функционально завершенного, универсального устройства управления цифровым тахометром, формирующего любой требуемый измерительный интервал времени, что позволяет проводить измерение скорости вращения вращающихся частей машин и механизмов с применением широкого диапазона различных датчиков оборотов. Устройство содержит генератор эталонной частоты, счетчик времени, триггер, три логических элемента И, дополнительный счетчик, дешифратор и коммутатор. Выход генератора эталонной частоты подключен ко входу дополнительного счетчика, выходы которого подключены к соответствующим входам дешифратора, первый выход дешифратора подключен ко входу установки триггера, инверсный выход которого подключен к первым входам первого и второго логических элементов И, второй выход дешифратора подключен к счетному входу счетчика времени, выходы которого через коммутатор подключены к входам третьего логического элемента И, выход которого подключен ко входу сброса триггера, третий выход дешифратора подключен ко второму входу первого логического элемента И, выход которого подключен ко входу сброса счетчика времени, а четвертый выход дешифратора подключен ко второму входу второго логического элемента И. 2 ил.
