ЦИФРОВОЙ ПРИБОР

Номер публикации патента: 2161805

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99113963/09		Получить полное описание патента

Реферат

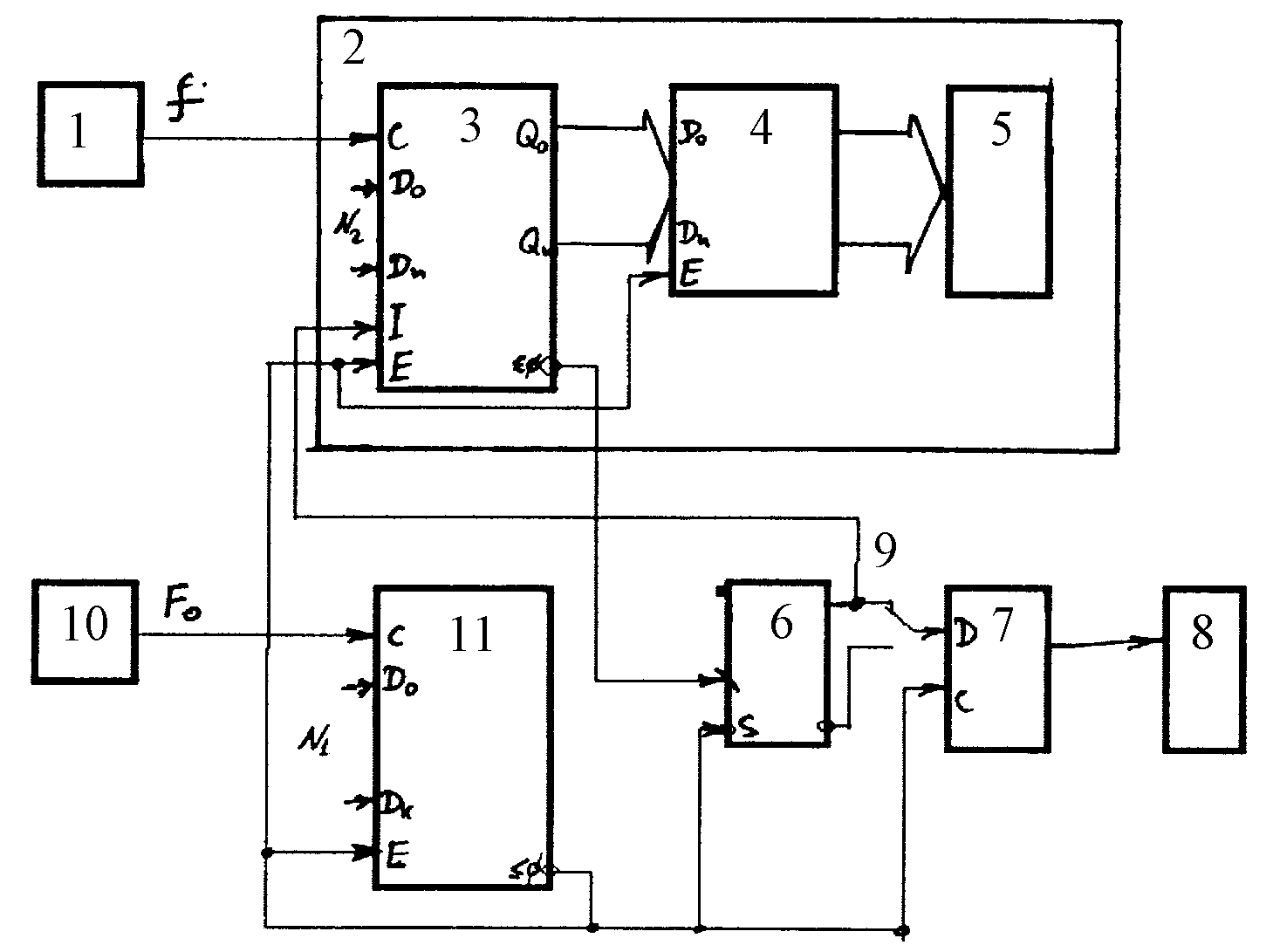

Использование: в области измерения физических величин. Технический результат - повышение быстродействия, упрощение схемного решения и расширение функциональных возможностей цифрового прибора. Это достигается тем, что генератор опорной частоты подключен к формирователю временных интервалов. Первый вход первого триггера направления счета соединен с выходом "нуль" счетчика результата измерения, первый выход триггера соединен с входом управления реверсом счетчика и через переключатель знака крутизны с вторым выходом первого триггера - с информационным входом второго триггера, выходы которого подключены к индикатору знака. Синхронный счетчик формирователя временных интервалов соединен с входом предустановки синхронного регистра и с входом предустановки синхронного счетчика результата измерения, с входами синхронизации синхронного регистра памяти и триггера знака и входом установки триггера направления счетчика. Счетный вход синхронного счетчика результата измерения соединен с выходом первичного преобразователя с частотным выходом, а выход с входом регистра памяти. Его выход соединен с индикатором результата измерения, сигнал с выхода триггера направления счета поступает на вход направления счета счетчика результата измерения. 6 з. п. ф-лы,1 ил.
