Никитин Сергей Викторович (RU), Бардин Александр Иванович (RU), Джаникян Аркадий Владимирович (RU), Ковергин Петр Владимирович (RU), Мишачев Александр Петрович (RU), Романов Алексей Васильевич (RU)
Изобретатели:
Никитин Сергей Викторович (RU) Бардин Александр Иванович (RU) Джаникян Аркадий Владимирович (RU) Ковергин Петр Владимирович (RU) Мишачев Александр Петрович (RU) Романов Алексей Васильевич (RU)
Патентообладатели:
Никитин Сергей Викторович (RU) Бардин Александр Иванович (RU) Джаникян Аркадий Владимирович (RU) Ковергин Петр Владимирович (RU) Мишачев Александр Петрович (RU) Романов Алексей Васильевич (RU)
Реферат

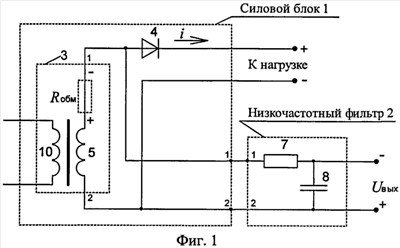

Изобретение относится к электротехнике, предназначено для измерения постоянного и пульсирующего электрического тока в схемах, содержащих трансформатор, и может найти широкое применение в различных областях техники, в том числе в преобразовательной технике, приборостроении, сварочной технике, заменяя традиционные датчики тока (шунты, датчики на основе преобразователей Холла и др.). Низкочастотный фильтр 2 подключают параллельно выводам вторичной обмотки трансформатора 3 с однополупериодным или двухполупериодным выпрямлением. В указанной обмотке имеется по меньшей мере один выпрямительный диод. Низкочастотный фильтр 2 включает по меньшей мере один резистор и конденсатор. Заявляемое устройство отличается простотой, универсальностью, экономичностью и позволяет совершать измерение без дополнительных потерь мощности в измерительной части выходного тока в трансформаторных схемах с однополупериодным и двухполупериодным выпрямлением выходного тока. Технический результат заключается в создании простого универсального экономичного устройства измерения тока без дополнительных потерь мощности в измерительной части с расширением области применения. 7 з.п. ф-лы, 2 ил.
