Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Изобретатели:
Нефедьев Алексей Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Реферат

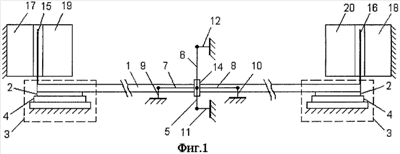

Изобретение относится к электроизмерительной технике и предназначено для использования при эталонных измерениях напряжения, тока и мощности в широком диапазоне измеряемых величин и частот. Особенностью данного устройства является то, что подвижные и неподвижные катушки электродинамических преобразователей выполнены в виде спирали Архимеда. Витки подвижной катушки расположены между витками неподвижной катушки таким образом, чтобы расстояние между внутренними и внешними витками неподвижной катушки и витками подвижной катушки было одинаковым. Витки подвижной катушки наполовину входят в витки неподвижной катушки. Устройство для обеспечения идентичности электродинамических преобразователей выполнено в виде винта, обеспечивающего плавное регулирование расстояния между концами витков подвижной и неподвижной катушек. Техническим результатом изобретения является упрощение конструкции электродинамических преобразователей. 4 ил.
