RU 2154834 С2, 20.08.2000. RU 2301425 C1, 20.06.2007. SU 932424 A1, 30.05.1982. SU 962819 A1, 30.09.1982. JP 2007-163304 A, 28.06.2007. JP 2007-033286 A, 08.02.2007. JP 58-172501 A, 11.10.1983. US 6581016 B1, 17.06.2003.
Имя заявителя:
Филатов Василий Викторович (RU), Филатов Иван Васильевич (RU), Ларин Анатолий Леонидович (RU)
Изобретатели:
Филатов Василий Викторович (RU) Филатов Иван Васильевич (RU) Ларин Анатолий Леонидович (RU)
Патентообладатели:
Филатов Василий Викторович (RU) Филатов Иван Васильевич (RU) Ларин Анатолий Леонидович (RU)
Реферат

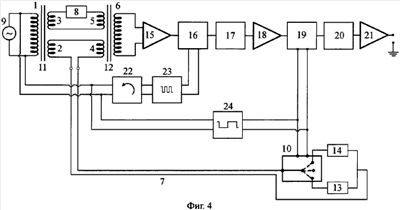

Изобретение относится к измерительной технике и может быть использовано для дистанционного измерения импеданса двухполюсников. Согласно изобретению, используют трансформаторный мост, измерительное плечо моста подключают посредством линии связи к измеряемой и опорной нагрузкам и ключу, осуществляют ключом поочередное подключение и отключение измеряемой нагрузки, или поочередное подключение измеряемой и опорной нагрузок, получают на выходной обмотке моста переменное напряжение, модулированное по амплитуде согласно закону переключения ключа, осуществляют усиление, первичное синхронное детектирование на несущей частоте моста, вторичное синхронное детектирование согласно закону переключения ключа и фильтрацию. Фиксируют напряжение, пропорциональное действительной или мнимой частям комплексной проводимости измеряемой нагрузки на частоте работы моста, или разности действительных или мнимых частей комплексных проводимостей измеряемой и опорной нагрузок, в зависимости от фазы управляющего напряжения первичного синхронного детектора и режима работы ключа. Благодаря этому может быть повышена точность измерений в условиях, когда соединительные провода оказывают значительное влияние на результаты измерений. 8 з.п. ф-лы, 6 ил.
