SU 515065 А1, 25.05.1976. RU 71441 U1, 10.03.2008. RU 87806 U1, 20.10.2009. SU 1764174 А1, 23.09.1992. SU 1019343 А1, 23.05.1983. RU 2008111562 А, 20.10.2009. RU 78327 U1, 20.11.2008. SU 1437786 А1, 15.11.1988. DE 10064515 А1, 20.09.2001. JP 2001183398 А, 06.07.2001. US 6952107 B2, 26.06.2003.
Имя заявителя:
Открытое акционерное общество Холдинговая компания "ЭЛЕКТРОЗАВОД" (ОАО "ЭЛЕКТРОЗАВОД") (RU)
Изобретатели:
Ковалев Виктор Дмитриевич (RU) Мельник Олег Васильевич (RU) Ивакин Виктор Николаевич (RU) Пименов Андрей Вячеславович (RU) Арутюнов Владимир Арташевич (RU) Якубович Антон Андреевич (RU) Генералов Владимир Юрьевич (RU) Леоненко Татьяна Ивановна (RU)
Патентообладатели:
Открытое акционерное общество Холдинговая компания "ЭЛЕКТРОЗАВОД" (ОАО "ЭЛЕКТРОЗАВОД") (RU)
Реферат

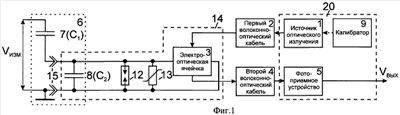

Предлагаемое изобретение относится к области электротехники, а именно к непрерывному контролю состояния электрооборудования высокого напряжения, и предназначено для регистрации случайных высокочастотных перенапряжений. Оптоэлектронное устройство содержит измерительный оптический тракт, состоящий из последовательно соединенных источника и приемника оптического излучения, двух волоконно-оптических кабелей, электрооптической ячейки. Ячейка подключена к емкостному делителю напряжения, выполненному в виде последовательно соединенных высоковольтной и заземленной низковольтной емкостей, в источник оптического излучения введен калибратор, высоковольтная емкость образована собственной емкостью высоковольтного ввода. Параллельно низковольтной емкости подключены электрооптическая ячейка и дополнительно введенные разрядник с варистором, расположенные в герметичном корпусе устройства присоединения. С другой стороны к устройству присоединения подключены волоконно-оптические кабели. Техническим результатом изобретения является: снижение массогабаритных показателей емкостного делителя напряжения, возможность применения оптоэлектронного устройства для разных типов высоковольтных вводов, защита низковольтного конденсатора и электрооптической ячейки от перенапряжений, возможность определения коэффициента передачи измеряемого сигнала в оптическом тракте. 4 з.п. ф-лы, 2 ил.
