УСТРОЙСТВО ОПЕРАТИВНОГО КОНТРОЛЯ СИЛЫ ТОКА В ФАЗНОМ ПРОВОДЕ В СЕТЯХ ВЫСОКОГО НАПРЯЖЕНИЯ

Номер публикации патента: 2442175

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2010143672/28

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	G01R015/24
Аналоги изобретения:	WO 2007033057 A2, 22.03.2007. US 2007052971 A1, 08.03.2007. EP 1939636 A1, 02.07.2008. US 2009097796 A1, 16.04.2009.

Имя заявителя:	Государственное образовательное учреждение высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ(ТУ)") (RU)
Изобретатели:	Геворкян Владимир Мушегович (RU) Казанцев Юрий Алексеевич (RU) Яшин Илья Александрович (RU)
Патентообладатели:	Государственное образовательное учреждение высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ(ТУ)") (RU)

Реферат

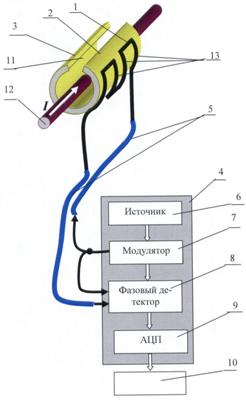

Изобретение относится к области электротехники. Устройство содержит чувствительный элемент 1 в виде оптоволокна, диэлектрический изолятор 3, электронно-оптический блок 4, оптический кросс 5. Электронно-оптический блок 4 образован источником 6 электромагнитной волны оптического диапазона (например, лазером), выход которого подключен к входу модулятора 7, выход которого присоединен к входу оптического кросса 5, подключенного к входу оптоволокна чувствительного элемента 1, и параллельно к входу фазового детектора 8, второй вход которого присоединен к выходу кросса 5, подключенного к выходу элемента 1. Диэлектрический изолятор 3 выполнен в виде цилиндрической поверхности, имеющей продольный воздушный зазор 11 и установленной соосно фазному проводу 12, оптоволокно чувствительного элемента 1 установлено на цилиндрической поверхности изолятора 3 в виде поперечных полувитков 13, соединенных последовательно. Оси полувитков 13 образуют кривую линию в виде меандра. Источник 6 электромагнитной волны оптического диапазона, например лазер, создает на входе модулятора 7 плоско поляризованную волну. С выхода модулятора 7 через оптический кросс 5 плоско поляризованная волна поступает на вход оптоволокна чувствительного элемента 1 и параллельно на вход фазового детектора 8. Технический результат заключается в упрощении процесса оперативного подключения устройства контроля силы тока в фазном проводе. 1 ил.
