УСТРОЙСТВО ДЛЯ ПРОВЕРКИ ЧУВСТВИТЕЛЬНОСТИ ИНДУКЦИОННЫХ ПРИБОРОВ УЧЕТА ЭЛЕКТРОЭНЕРГИИ К ЧАСТОТНОЙ МОДУЛЯЦИИ РАБОЧЕГО ТОКА

Номер публикации патента: 2474826

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011139847/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01R011/24
Аналоги изобретения: RU 2338217 C1, 10.11.2008. RU 2178892 C2, 27.01.2002. SU 1780022 A1, 07.12.1992. RU 2181894 C1, 27.04.2002. SU 1422199 A1, 07.09.1988. US 6362745 B1, 26.03.2002.

Имя заявителя: Меньших Олег Фёдорович (RU)
Изобретатели: Меньших Олег Фёдорович (RU)
Патентообладатели: Меньших Олег Фёдорович (RU)

Реферат

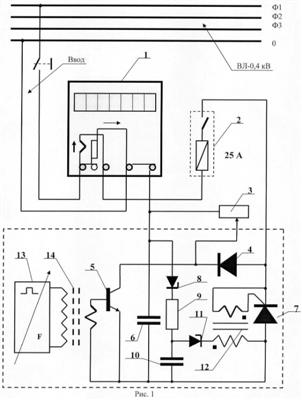

Изобретение относится к области электротехники и может быть использовано при испытаниях однофазных индукционных электросчетчиков, в частности, при проверке погрешности отсчета расходуемой электроэнергии при прерывании рабочего тока на повышенной частоте, во много раз превышающей частоту энергоснабжающей сети. Устройство содержит подключенный к воздушной линии ВЛ-0,4 кВ через ввод однофазный прибор учета электроэнергии, подключенный своим выходом через предохранитель-автомат, установленный в его фазной цепи, к регулируемой активной нагрузке. При этом регулируемая активная нагрузка включена к нулевой шине прибора учета и выходу предохранителя-автомата через силовой диод. Параллельно регулируемой активной нагрузке подсоединена цепь из последовательно соединенных силового n-р-n-транзистора и накопительного конденсатора. Параллельно накопительному конденсатору включена цепь из последовательно соединенных конденсатора и резистора инерционного звена, а также стабилитрона. Параллельно конденсатору инерционного звена включена первичная обмотка разделительного трансформатора через стабистор, вторичная обмотка разделительного трансформатора подключена между управляющим электродом и катодом силового тиристора, анод которого соединен с положительным электродом накопительного конденсатора и эмиттером силового n-p-n-транзистора, а катод - с анодом силового диода и выходом предохранителя-автомата. Причем управляющая цепь силового транзистора подключена к выходу импульсного генератора с регулируемой частотой следования импульсов в форме меандра через высокочастотный (ферритовый) трансформатор. Технический результат - обеспечение возможности оценки погрешности правильного учета потребляемой электроэнергии однофазными индукционными электросчетчиками как функции частоты прерываний тока в нагрузке. 4 ил.
