RU 2338217 С1, 10.11.2008. RU 2190859 С2, 10.10.2002. RU 2181894 С1, 27.04.2002. SU 1781628 А1, 15.12.1992. ЕР 1065508 А2, 03.01.2001. US 7692421 В2, 06.04.2010. US 6362745 В1, 26.03.2002.
Имя заявителя:
Меньших Олег Фёдорович (RU)
Изобретатели:
Меньших Олег Фёдорович (RU)
Патентообладатели:
Меньших Олег Фёдорович (RU)
Реферат

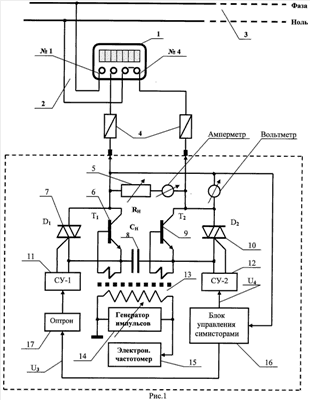

Изобретение относится к средствам измерительной техники и может быть использовано при разработке и исследовании однофазных индукционных электросчетчиков, в частности, на чувствительность к высокочастотным составляющим тока в нагрузках. Устройство для проверки работы однофазных индукционных электросчетчиков содержит правильно подключенный к электросети однофазный индукционный электросчетчик, выход которого через предохранители подсоединен к регулируемой активной нагрузке. При этом фазный и нулевой проводники дополнительно подключены к накопительному конденсатору соответственно через две цепи параллельно включенных силового транзистора и симистора, переходы «база-эмиттер» силовых транзисторов трансформаторно подключены к высокочастотному импульсному генератору с регулируемой частотой следования импульсов в форме меандра, выход которого также подключен к электронному частотомеру. Управляющие переходы симисторов связаны с соответствующими согласующими усилителями, фазный проводник также дополнительно соединен с входом блока управления симисторами, первый выход которого соединен с входом согласующего усилителя фазной цепи через разделяющий оптрон, а второй - со входом согласующего усилителя нулевой цепи непосредственно. Технический результат - обеспечение возможности оценки точности правильного учета потребляемой электроэнергии индукционными электросчетчиками как функции частоты прерываний тока в нагрузке, а также выбора оптимального значения частоты прерываний зарядного тока в накопительном конденсаторе, при которой индукционные электросчетчики наиболее подвержены неконтролируемому учету электроэнергии. 1 з.п. ф-лы, 7 ил.
