RU 2338217 C1, 10.11.2008. SU 1012148 A1, 15.04.1983. RU 2088943 С1, 27.08.1997. WO 03055031 А2, 03.07.2003.
Имя заявителя:
Меньших Олег Фёдорович (RU)
Изобретатели:
Меньших Олег Фёдорович (RU)
Патентообладатели:
Меньших Олег Фёдорович (RU)
Реферат

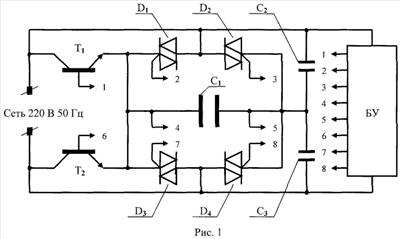

Изобретение относится к электротехнике и может быть использовано при разработке электросчетчиков активной энергии. Заявлено устройство проверки электросчетчиков активной энергии индукционного типа, содержащее рабочий конденсатор, заряжаемый от электрической сети через высокочастотный коммутатор и разряжаемый обратно в сеть непосредственно, емкость которого выбирают из расчета безучетно потребляемой мощности. При этом рабочий конденсатор одним из его полюсов подключен к фазному и нулевому проводникам электросети через управляемые попеременно силовые транзисторы, а другим - через коммутирующие попеременно симисторы, параллельно которым включены фильтрующие конденсаторы. Кроме того, в разрядных цепях рабочего конденсатора использованы два дополнительных коммутирующих симистора, а попеременное включение всех силовых транзисторов и симисторов осуществлено подключенным к ним блоком управления, работа которого синхронизирована сигналом электрической сети. Технический результат - оценка защищенности электросчетчиков активной энергии от возможности ее неконтролируемого хищения. 2 ил.
