US 6566955 B1, 20.05.2003. GB 2339295 A, 19.01.2000. EP 0463860 A2, 02.01.1992. GB 2205963 A, 21.12.1988. US 3422352 A, 14.01.1969. US 4749941 A, 07.06.1988. RU 2222021 C1, 20.01.2004. SU 1419319 A1, 20.12.1995.
Имя заявителя:
С. ТИИМ АПС (DK)
Изобретатели:
ТИИМ Серен (DK)
Патентообладатели:
С. ТИИМ АПС (DK)
Приоритетные данные:
10.07.2006 EP 06014223.9
Реферат

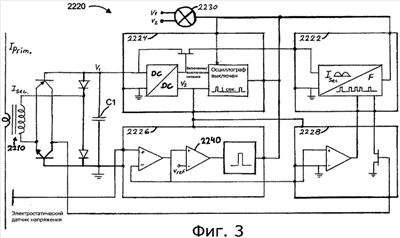

Изобретение относится к измерительной технике и может быть использовано для измерения тока в проводнике в режиме реального времени, в частности в системе индикации коротких замыканий, измерения мгновенных значений тока, активной и реактивной мощности, фазы, полярности. Согласно изобретению датчик содержит детектор тока в составе трансформатора тока, монтируемого с проводником, и цепи датчика, содержащей передатчик неэлектрического волнового сигнала, причем цепь датчика содержит контур преобразования тока в частоту. Предложена также система индикации для проводника, которая содержит датчик тока, линию связи, средства для измерения напряжения в проводнике, аналитический блок для измерения частоты импульсного сигнала величины тока и преобразования ее в ток, пропорциональный частоте сигнала тока, детекторы пороговых тока и напряжения, индикаторы состояний электрических процессов в проводнике при срабатывании детектора порогового напряжения. Изобретение обеспечивает повышение быстродействия, надежности и экономичности системы измерения переменного тока в проводниках линий электропередач. 2 н. и 13 з.п. ф-лы, 9 ил.
