ИЗМЕРИТЕЛЬ ДЛИТЕЛЬНОСТИ ПОДГОТОВИТЕЛЬНОЙ СТАДИИ РАЗРЯДА В СВЕЧАХ ЗАЖИГАНИЯ

Номер публикации патента: 2182339

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000114107/09		Получить полное описание патента

Реферат

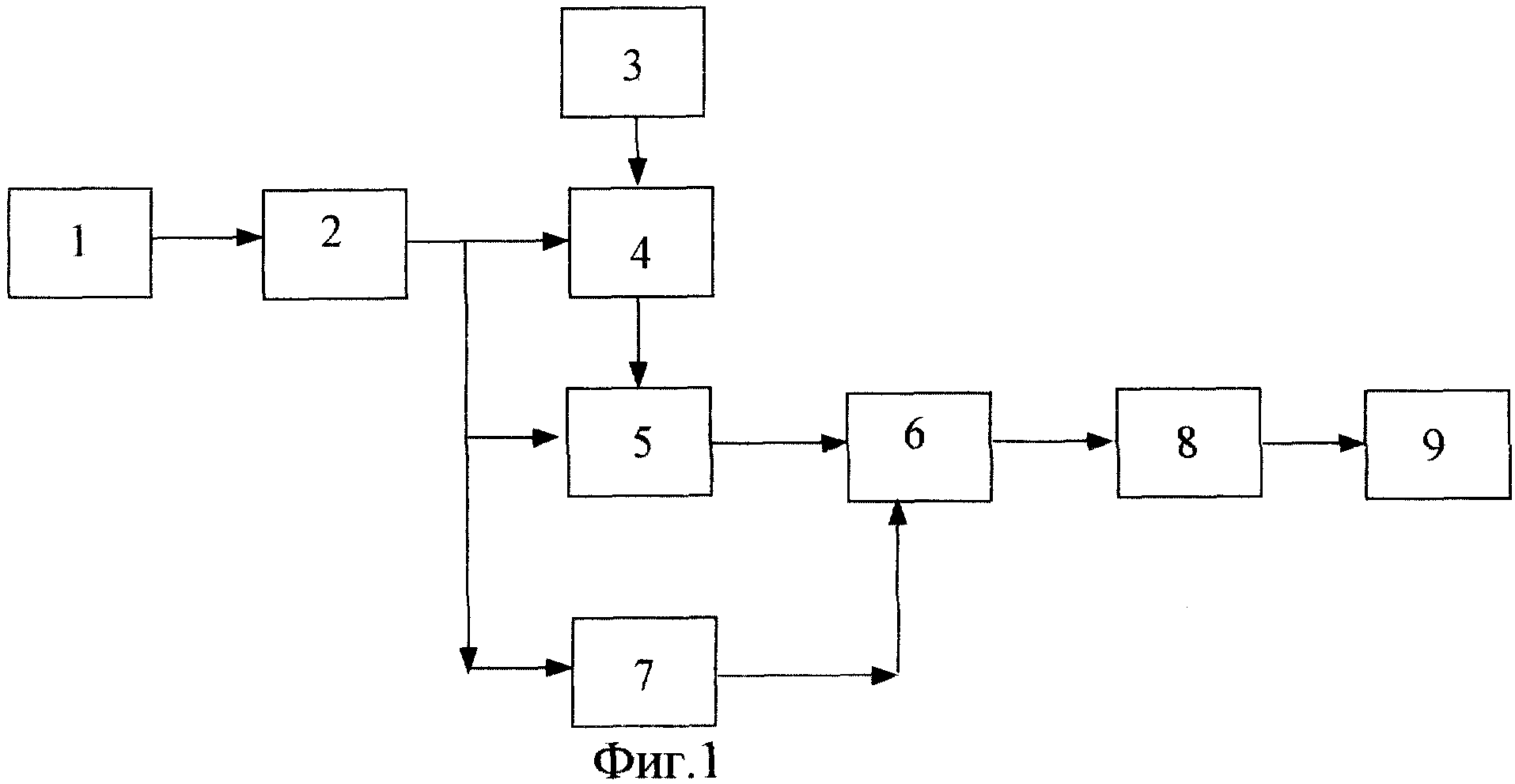

Использование: для измерения параметров искровых разрядов в свечах зажигания, в частности для измерения длительности подготовительной стадии разряда в полупроводниковых свечах емкостных систем зажигания газотурбинных двигателей. Технический результат заключается в измерении с высокой точностью в цифровой форме длительности подготовительной стадии каждого разрядного импульса в серии разрядов в полупроводниковых свечах емкостных систем зажигания. Устройство содержит делитель напряжения, компаратор, генератор тактовых импульсов (ГТИ), временной селектор, счетчик, блок памяти, блок управления памятью, дешифратор, блок цифровой индикации, при этом выход делителя напряжения соединен с входом компаратора, выход последнего соединен с первым входом временного селектора, к второму входу последнего подключен ГТИ, выход компаратора подключен также к управляющему входу счетчика и входу блока управления памятью, выход последнего подключен к управляющему входу блока памяти, выход временного селектора соединен со счетным входом счетчика, выход последнего соединен с информационным входом блока памяти, выход последнего соединен с входом дешифратора, выход последнего соединен с блоком цифровой индикации. 2 ил.
