| ЗОНД |  |
Номер публикации патента: 2166763 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01R001/06 G01R019/145 G01R019/155 | | Аналоги изобретения: | SU 1174863 A, 28.808.1985. Неразрушающий контроль и диагностика: Справочник/Под ред. Клюева В.В. - М.: Машиностроение, 1995, с.301-302. DE 19817071 А1, 28.10.1999. GB 2145582 A, 27.03.1985. GB 2109563 A, 02.06.1986. |
| Имя заявителя: | Общество с ограниченной ответственностью Центр вихретокового контроля "Политест" | | Изобретатели: | Билан Ю.И.
Капранов С.Б.
Соколов В.Л.
Салищев С.А. | | Патентообладатели: | Общество с ограниченной ответственностью Центр вихретокового контроля "Политест" |
Реферат | |

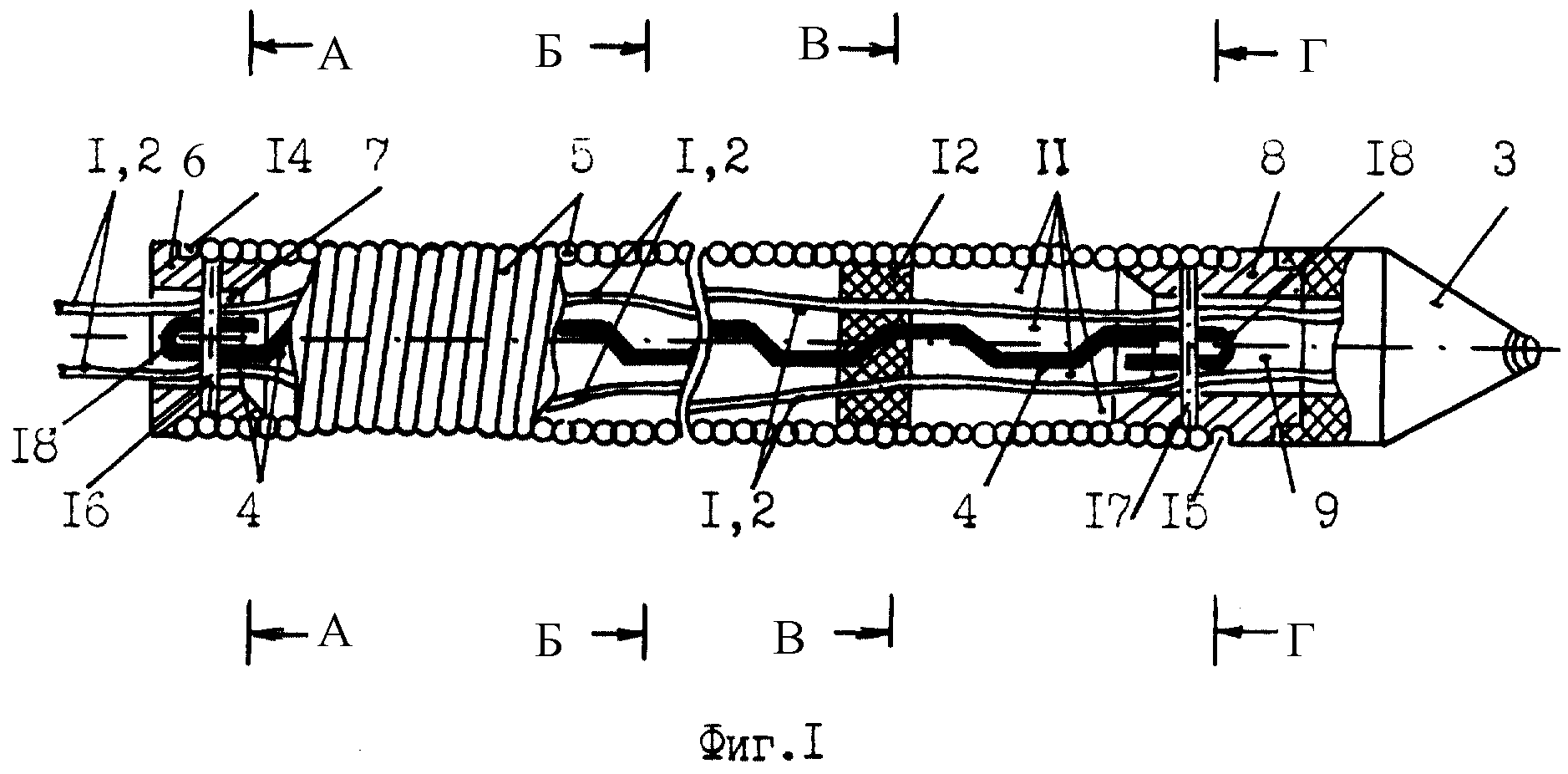

Изобретение относится к измерительной технике и может быть использовано для проведения различных измерений. Технический результат заключается в расширении функциональных возможностей зонда, путем проведения многократных измерений в протяженных изогнутых каналах с малым проходным сечением. Зонд состоит из проводника в изоляционной оболочке, измерительного наконечника, гибкого элемента, втулки и переходника с осевым и поперечными отверстиями. Проводник и гибкий элемент установлены в осевом отверстие втулки, полости корпуса и осевом отверстии переходника. Проходное сечение корпуса перекрыто поясками пластичного наполнителя. Корпус выполнен из сжатой пружины. Штифты проходят через концы гибкого элемента, а их концы заделаны во втулке и переходнике. Длины гибкого элемента и проводника превышают длину части корпуса, в предела которой они установлены. В поперечных сечениях корпуса возможно положение гибкого элемента и проводника, при котором отсутствует их контакт с корпусом. 3 з.п.ф-лы, 5 ил.
|
