RU 2251524 C2, 10.05.2005. RU 87418 U1, 10.10.2009. RU 2282576 C2, 27.08.2006. RU 2343104 C2, 10.01.2009. RU 2004116481 A, 10.01.2005. RU 2002130849 A, 20.06.2003. EP 1221426 A2, 10.07.2002. JP 9196787 A 31.07.1997.
Имя заявителя:
Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭГО" (RU)
Изобретатели:
Володин Сергей Егорович (RU) Каминский Леонид Станиславович (RU) Неговелов Семён Николаевич (RU) Фёдоров Игорь Германович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭГО" (RU)
Реферат

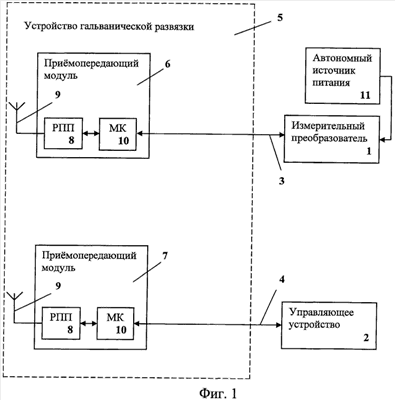

Изобретение относится к технике электрической связи и может быть использовано в системах контроля, управления и защиты грузоподъемных машин. Способ передачи данных между измерительным преобразователем и управляющим устройством включает преобразование измерительных сигналов в электрические сигналы и передачу их по гальванически развязанным линиям связи. В качестве гальванической развязки используют два разнесенных приемопередающих модуля, связанные через проводные линии связи с измерительным преобразователем и управляющим устройством и связанные между собой посредством радиоканала. До передачи данных определяют адреса модулей, задают допустимую и определяют фактическую ошибку измерения и рассогласование между фактической и допустимой ошибкой. Преобразуют код проводной в код беспроводной линии. Преобразуют данные в радиоизлучение антенны модуля, с частотой преобразования сигналов с последовательным кодом в радиоизлучение, зависящей от рассогласования между фактической и допустимой ошибкой измерения. При приеме данных производят обратное преобразование данных в электрические сигналы и передают их по проводной линии в управляющее устройство. Линия связи между измерительным преобразователем содержит две проводные гальванически развязанные линии связи, включающие двухпроводную линию обмена данными и двухпроводную линию электропитания. Гальваническая развязка выполнена на приемопередающих модулях, которые содержат приемопередатчик с антенной и микроконтроллер для хранения адресов модулей и выбора частоты преобразования сигналов и формирования данных. Решение направлено на повышение надежности передачи данных и снижение энергопотребления линии связи и измерительных преобразователей. 2 н. и 5 з.п. ф-лы, 3 ил.
