ЧАСТОТНЫЙ ДАТЧИК ЛИНЕЙНЫХ УСКОРЕНИЙ

Номер публикации патента: 2436106

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010106912/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01P015/097
Аналоги изобретения: SU 726481 А, 07.04.1980. SU 1000916 А, 28.02.1983. ЭТКИН Л.Г. Виброчастотные датчики. Теория и практика. - М.: МГТУ им. Н.Э.Баумана, 2004, с.254, рис.5.56. SU 556385 А, 13.05.1977. CN 1601282 А, 30.03.2005.

Имя заявителя: Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU),
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт технической физики имени академика Е.И.Забабахина" (RU)
Изобретатели: Панкратов Геннадий Александрович (RU)
Перебатов Василий Николаевич (RU)
Патентообладатели: Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (Госкорпорация "Росатом") (RU)
Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт технической физики имени академика Е.И.Забабахина" (RU)

Реферат

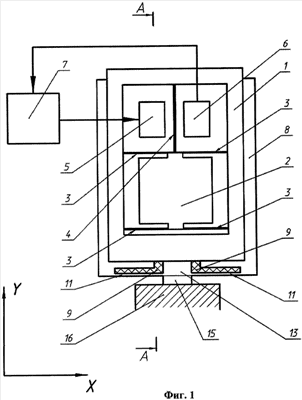

Изобретение относится к измерительной технике, а именно к измерительным элементам линейного ускорения. Частотный датчик содержит рамочный корпус (1), который крепится к основанию (8). В центральном отверстии рамочного корпуса (1) расположены инерционная масса (2), стержневой резонатор (4) и система возбуждения и съема сигнала. Инерционная масса (2) крепится к рамочному корпусу (1) с помощью плоскопараллельных пружин (3). Стержневой резонатор (4) с одной стороны соединен с инерционной массой (2), а с другой - с рамочным корпусом (1). Основание (8), оснащенное выступом (15), крепится к объекту (16). В основании (8) выполнены пазы (9), заполненные демпфирующим материалом и образующие плоские пружины (11), (12). Плоские пружины (11), (12) обеспечивают надежную развязку мест крепления стержневого резонатора (4) от мест крепления основания (8) к объекту (16), тем самым увеличивая добротность колебаний стержневого резонатора (4). 1 з.п. ф-лы, 3 ил.
