RU 2257590 C1, 27.07.2005. RU 2164692 C2, 27.03.2001. SU 964548 A, 09.10.1982. EP 0391582 A2, 10.10.1990. FR 2620855 A1, 24.03.1989.
Имя заявителя:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА") (RU)
Изобретатели:
Романов Александр Иванович (RU) Левин Юрий Александрович (RU) Слюсарев Олег Васильевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА") (RU)
Реферат

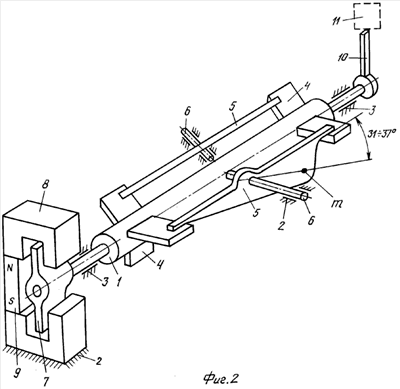

Изобретение относится к измерительной технике и предназначено для измерения ударного ускорения. Датчик содержит корпус 2, закрепленную в корпусе с возможностью поворота ось 1, на которой выполнены выступы 4, контактирующие с ними инерционные элементы, каждый из которых выполнен в виде закрепленного в корпусе с возможностью поворота на дополнительной оси несбалансированного рычага 5, точка контактирования которого с соответствующим выступом расположена в плоскости, проходящей через центр оси, скрепленные с осью тягу 10 исполнительного механизма 11 и якорь 7, расположенный в пазах полюсов постоянного магнита, при этом три выступа выполнены с одного конца оси, а три - симметрично с другого. Выступы расположены равномерно вокруг оси и на равном расстоянии от нее и друг от друга, а каждый несбалансированный рычаг расположен параллельно оси между соответствующими симметричными выступами, при этом центр масс каждого несбалансированного рычага расположен в плоскости, наклоненной к плоскости, проходящей через центр оси и точку контактирования, под углом 31°-37°. Техническим результатом является повышение точности срабатывания при одновременном упрощении конструкции и уменьшении габаритов. 2 ил.
