GB 2266373 А, 27.10.1993. GB 2294138 А, 17.04.1996. WO 95/04258 А1, 09.02.1995. WO 96/29575 А2, 26.09.1996.
Имя заявителя:
ФЛОУНЕТИКС ЛИМИТЕД (GB)
Изобретатели:
РОДЕС Саймон Джон (GB)
Патентообладатели:
ФЛОУНЕТИКС ЛИМИТЕД (GB)
Приоритетные данные:
13.08.2005 GB 0516752.3 28.07.2006 GB 0615120.3
Реферат

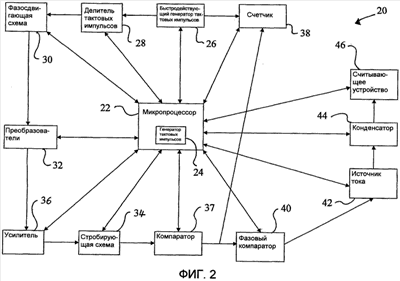

Изобретение предназначено для измерения скорости потока текучей среды в трубопроводе. Измеритель потока, содержащий пару ультразвуковых преобразователей, переключают из пассивного состояния в активное на временных интервалах, отмеряемых генератором тактовых импульсов. В активном режиме излучают и принимают по меньшей мере одну пару ультразвуковых сигналов. Измеряют время прохождения каждого ультразвукового сигнала посредством счетчика, тактируемого быстродействующим генератором тактовых импульсов. Сравнивают фазы излученного и принятого сигналов. Используя фазовый компаратор, получают импульсный сигнал с длительностью, которая изменяется в зависимости от результата сравнения фаз. Посредством импульсного сигнала заряжают конденсатор. Считывающим устройством измеряют напряжение на конденсаторе. С помощью микропроцессора вычисляют скорость потока, основанную на измеренных времени прохождения и напряжении, и переключают ультразвуковой измеритель потока из активного состояния в пассивное после завершения вычисления. Ультразвуковые преобразователи, быстродействующий генератор тактовых импульсов, счетчик, фазовый компаратор и считывающее устройство, входящие в ультразвуковой измеритель, функционируют только в активном состоянии. Изобретение может работать от батареи до 10 лет, обеспечивает автоматическую калибровку и ввод поправок на отклонение параметров схемных компонентов. 2 н. и 17 з.п. ф-лы, 4 ил.
