УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПУЛЬСАЦИЙ СКОРОСТИ ПОТОКА ЖИДКОСТИ

Номер публикации патента: 2412447

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009100215/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01P005/08
Аналоги изобретения: SU 1239604 A1, 23.06.1986. SU 573755 A, 17.10.1977. SU 679878 A, 20.08.1979. SU 1144057 A, 07.03.1985.

Имя заявителя: Морской гидрофизический институт Национальной академии наук Украины (МГИ НАН Украины) (UA)
Изобретатели: Барабаш Валерий Александрович (UA)
Дыкман Владимир Захарович (UA)
Ефремов Олег Иванович (UA)
Зубов Анатолий Георгиевич (UA)
Чухарев Александр Михайлович (UA)
Патентообладатели: Морской гидрофизический институт Национальной академии наук Украины (МГИ НАН Украины) (UA)
Приоритетные данные: 18.06.2008 UA a 200808245

Реферат

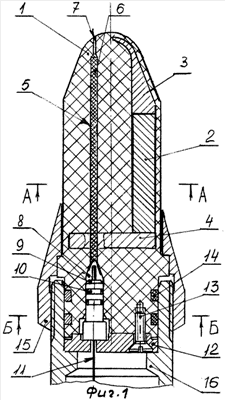

Изобретение может быть использовано для измерения компонент вектора скорости течения электропроводящей жидкости при исследованиях мелкомасштабной турбулентности. В корпусе (1) в виде тела вращения из диэлектрика установлены магнитная система из четырех магнитов (2), четырех магнитопроводов (3) и основания (4) и две пары электродов (9), расположенные в вершинах четырехугольника. Электроды имеют развитые рабочие поверхности и герметично установлены, с возможностью извлечения из корпуса, в четырех камерах (8), сообщающихся с потоком жидкости посредством каналов (5), которые оканчиваются капиллярами (7), выходящими на поверхность корпуса в рабочем магнитном зазоре в вершинах квадрата, центр которого находится на оси корпуса. Каналы с капиллярами заполнены проницаемым для жидкости материалом (например, в виде хлопчатобумажных фитилей). Пары противолежащих электродов подключены ко входам схемы сложения и двух схем вычитания измерительного блока. Изобретение повышает точность измерений за счет обеспечения высокой пространственной разрешающей способности и повышения пороговой чувствительности. 4 ил.
