УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ГАЗОВОЗДУШНОГО ПОТОКА

Номер публикации патента: 2390028

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008150762/28
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: G01P005/24
Аналоги изобретения: RU 2189602 С2, 20.09.2002. RU 2284015 С2, 20.09.2006. US 6012338 A, 11.01.2000. RU 2169906 A, 27.06.2001.

Имя заявителя: РОССИЙСКАЯ ФЕДЕРАЦИЯ, от имени которой выступает государственный заказчик - Министерство энергетики Российской Федерации (RU)
Изобретатели: Шкундин Семен Захарович (RU)
Тюрин Владимир Сергеевич (RU)
Воронцов Аркадий Викторович (RU)
Патентообладатели: РОССИЙСКАЯ ФЕДЕРАЦИЯ, от имени которой выступает государственный заказчик - Министерство энергетики Российской Федерации (RU)

Реферат

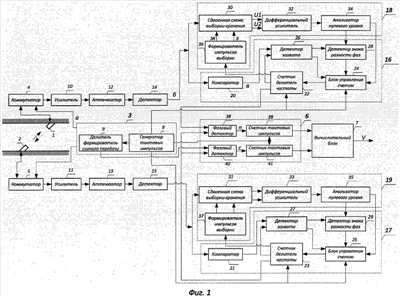

Изобретение может быть использовано для определения средней скорости газовоздушного потока по сечению горной выработки. Устройство содержит формирователь возбуждающих импульсов 3, пьезокерамические преобразователи 1 и 2, коммутаторы 4 и 5, два канала обработки принятых сигналов, каждый из которых включает усилитель 10 (11), аттенюатор 12 (13) и детектор огибающей принятого сигнала 14 (15), на выходе которого параллельно подключены схема захвата принятого сигнала 16 (17) и схема слежения 18 (19) за его положением в заданном интервале. Каждая схема 16 (17) состоит из счетчика 22 (23) с блоком управления счетом 24 (25), подключенных к генератору тактовых импульсов 8 формирователя 3, компаратора 20 (21), детектора захвата импульса 26 (27) и детектора знака разности фаз 28 (29). Каждая схема слежения 18 (19) включает сдвоенную схему выборки-хранения 30 (31), ключи управления которой управляются сигналами формирователя импульсов выборки 36 (37), дифференциальный усилитель 32 (33) и анализатор нулевого уровня 34 (35). Сигналы счетчиков 22 (23) и формирователя 3 поступают в блок измерения интервалов времени 6, включающий два канала - для измерения разности времен прихода принятых сигналов и для измерения интервала времени распространения сигнала от излучающего до приемного преобразователя и соединенный с вычислительным блоком 6. Изобретение повышает точность измерения скорости потока за счет более точного определения момента прихода принятого сигнала. 1 з.п.ф-лы, 2 ил.
