УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ТУРБУЛЕНТНЫХ ПЯТЕН В МОРСКОЙ СРЕДЕ

Номер публикации патента: 2165623

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000113085/28		Получить полное описание патента

Реферат

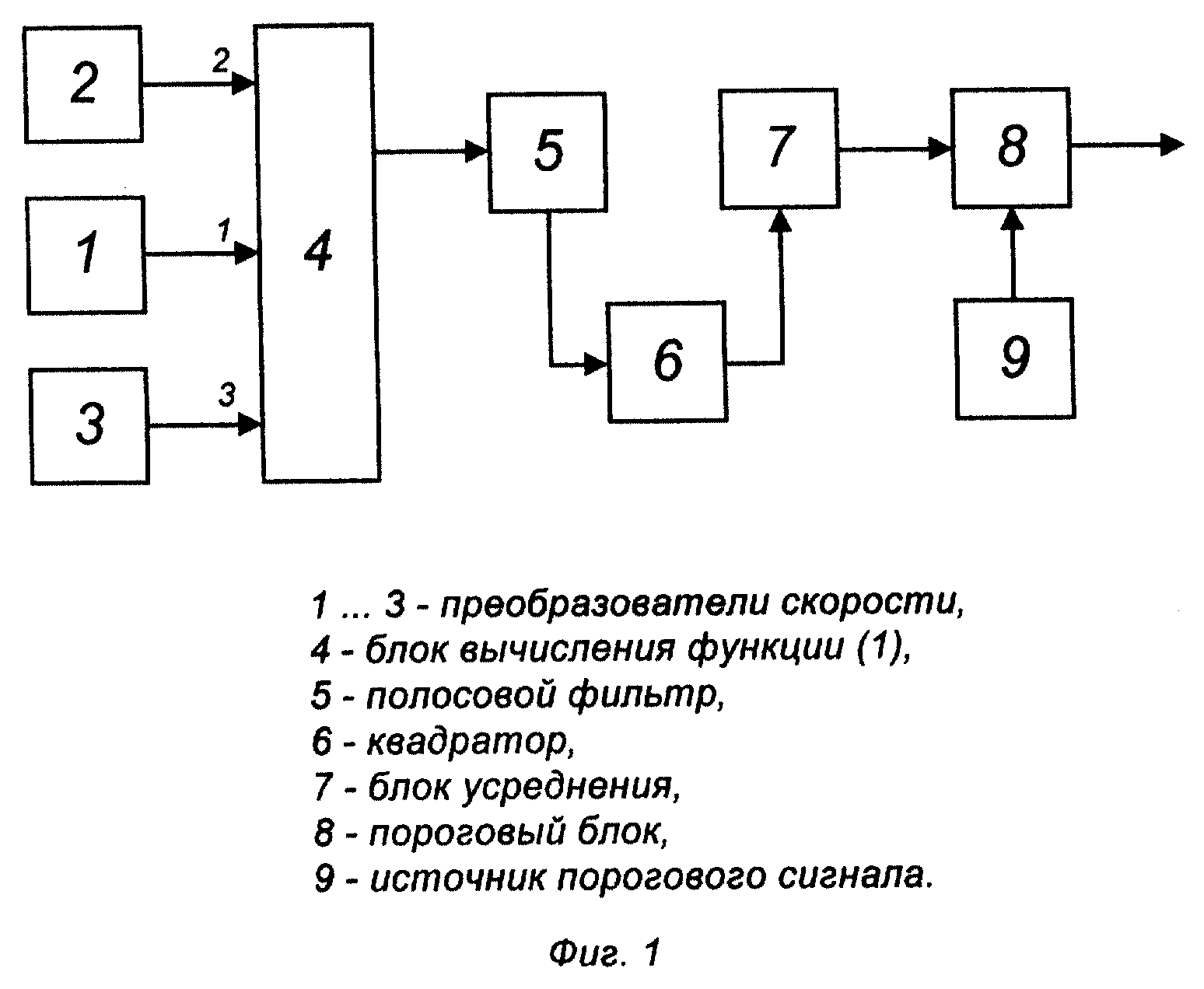

Изобретение относится к области исследования гидрофизических полей и может быть использовано при проведении экологических исследований, в экспериментальной гидродинамике, океанологии и других областях техники, где требуется вести контроль параметров турбулентной среды. Задачей, решаемой изобретением, является создание устройства для обнаружения в морской среде турбулентных пятен с низким уровнем энергии турбулентности. Устройство содержит первый преобразователь скорости в электрический сигнал, второй и третий преобразователи скорости в электрический сигнал, идентичные первому преобразователю скорости в электрический сигнал, расположенные на одной прямой линии с первым преобразователем скорости в электрический сигнал по обе стороны от первого преобразователя скорости в электрический сигнал, последовательно соединенные полосовой фильтр, квадратор, блок усреднения и пороговый блок, второй вход которого соединен с источником порогового сигнала, а также блок вычисления функции, входы которого с первого по третий соединены с выходами преобразователей скорости в электрический сигнал с первого по третий соответственно, его выход соединен со входом полосового фильтра, а выход порогового блока является выходом устройства. 1 з.п.ф-лы, 3 ил.
