SU 932402 А1, 30.05.1982. RU 2271013 С1, 27.02.2006. RU 2121692 С1, 10.11.1998. US 6084398 А, 04.07.2000. ЕР 1711997 А1, 18.10.2006. US 2007194651 А1, 23.08.2007.
Имя заявителя:
Негосударственное образовательное учреждение высшего профессионального образования (НОУ ВПО) "Академический институт прикладной энергетики (RU)
Изобретатели:
Ковалев Александр Юрьевич (RU) Ковалева Наталья Александровна (RU) Кузнецов Евгений Михайлович (RU)
Патентообладатели:
Негосударственное образовательное учреждение высшего профессионального образования (НОУ ВПО) "Академический институт прикладной энергетики (RU)
Реферат

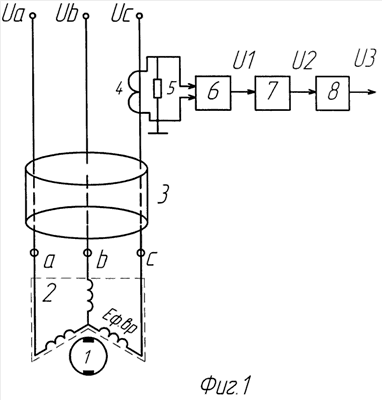

Изобретение относится к технике измерения параметров электрических машин. Сущность изобретения заключается в том, что размещают на валу ПЭД на диэлектрических шайбах, находящихся по двум торцевым сторонам k немагнитных промежуточных подшипников ротора и имеющих диаметр, совпадающий с диаметром его пакетов 4k четырехполюсных магнитов с радиально намагниченными разнополярными зонами. Устанавливают на каждой шайбе по окружности диаметрально противоположно два магнита, обращенных друг к другу одноименными полюсами. Ориентируют все пары магнитов строго в одном направлении. Получают в трехфазной обмотке статора при вращении ротора частотные последовательности импульсов эдс, а в фазах силового кабеля, питающего ПЭД, частотные последовательности импульсов тока. Трансформируют наземным измерительным трансформатором тока частотную последовательность импульсов фазного тока и синусоидальный ток, потребляемый ПЭД от трехфазного питающего напряжения. Выделяют частотную последовательность импульсов напряжения, пропорциональную частотной последовательности импульсов фазного тока, фильтрацией выходного напряжения трансформатора тока посредством полосового фильтра, имеющего граничные полосы пропускания z·fmin и z·fmax. Формируют из выделенной частотной последовательности импульсов с помощью компаратора напряжений и делителя частоты новую последовательность прямоугольных импульсов, частота повторения которых понижена в z раз и совпадает с частотой вращения ПЭД, где z - число пазов у магнитопровода статора, fmin и fmax - минимально и максимально допустимые частоты вращения ПЭД в УЭЦН. Технический результат - упрощение измерения и передачи измерений на поверхность. 10 ил., 6 табл.
