GB 2164154 A, 12.03.1986. RU 2193207 C2, 20.11.2002. BOGDANOFF D.W. et al. Magnetic Detector for Projectiles in Tubes. AIAA JOURNAL, v.28, 11, p.1942-1944. SU 417721 A, 12.07.1974. US 6559632 B1, 06.05.2003. JP 2006030177 A, 02.02.2006.
Имя заявителя:
Государственное учреждение Физико-технический институт Уральского отделения Российской академии наук (RU)
Изобретатели:
Захаров Владимир Анатольевич (RU) Молин Сергей Михайлович (RU) Копытов Александр Григорьевич (RU) Лупша Виталий Андреевич (RU) Белямов Владимир Андреевич (RU) Самохвалов Сергей Николаевич (RU)
Патентообладатели:
Государственное учреждение Физико-технический институт Уральского отделения Российской академии наук (RU)
Реферат

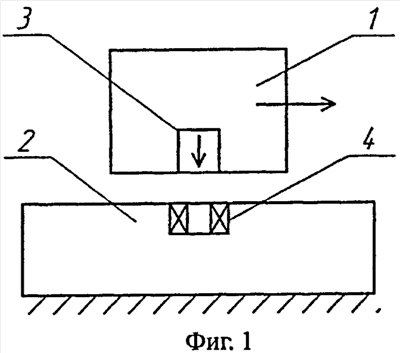

Изобретение относится к области измерения параметров движения объектов и может быть применено для определения положения и скорости объекта, движущегося относительно основания. Датчик содержит источник магнитного поля в виде постоянного магнита, выполненного с намагниченностью, перпендикулярной направлению движения объекта, установленный у периферийной поверхности объекта со стороны основания, и локальный преобразователь магнитного поля, установленный в заданном месте основания на пути движения объекта. Преобразователь магнитного поля может быть выполнен в виде измерителя магнитного поля, преимущественно с осью чувствительности, параллельной направлению движения объекта, а источник магнитного поля - в виде кольцевого постоянного магнита с радиальной намагниченностью, охватывающего объект, причем плоскость магнита перпендикулярна направлению движения объекта. Магнит может быть выполнен, например, составным из отдельных сегментов, расположенных по окружности, а датчик может быть снабжен дополнительным преобразователем магнитного поля. Техническим результатом является повышение точности определения положения движущегося объекта и расширение функциональных возможностей датчика. 5 з.п. ф-лы, 5 ил.
