SU 536435 A1, 25.11.1976. SU 1767441 A1, 07.10.1992. US 6132176 A1, 17.10.2000. EP 2053482 A2, 29.04.2009.
Имя заявителя:
Закрытое акционерное общество "ЗиО-КОТЭС" (RU)
Изобретатели:
Наумов Юрий Иванович (RU) Кошевой Владислав Олегович (RU) Туровинин Василий Антонович (RU)
Патентообладатели:
Закрытое акционерное общество "ЗиО-КОТЭС" (RU)
Реферат

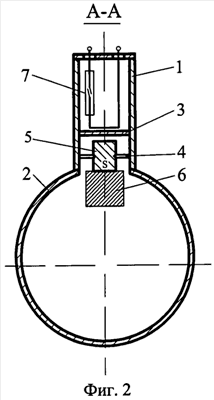

Датчик контроля потока относится к измерительной технике и может быть использован, в частности, для контроля наличия потоков различных сред. Датчик контроля потока содержит корпус, постоянный магнит, магнитоуправляемый контакт и поворотный флажок. Внутри корпуса выполнена перегородка из немагнитного материала, вблизи которой расположен постоянный магнит с возможностью его поворота относительно оси, перпендикулярной направлению потока. Постоянный магнит выполнен намагниченным перпендикулярно оси поворота. К постоянному магниту присоединен флажок, причем магнитоуправляемый контакт расположен с другой стороны перегородки вблизи постоянного магнита. В датчике контроля потока упомянутый флажок может быть уравновешен эксцентрично установленным магнитом и/или противовесом, который присоединяется к магниту. Технический результат - высокая чувствительность при различных скоростях потока, надежность работы при высоких давлениях контролируемой среды и возможность устанавливаться на горизонтальных, вертикальных и наклонных участках трубопроводов, по которым подаются потоки газа и жидкости. 2 н. и 2 з.п. ф-лы, 3 ил.
