RU 2298151 C1, 27.04.2007. ГИРОСКОПИЧЕСКИЕ СИСТЕМЫ/ Под редакцией Д.С.ПЕЛЬПОРА. - М.: Высшая школа, 1986, с.64-65. RU 2197715 С1, 27.01.2003. SU 1810756 A1, 23.04.1993. JP 1297505 A, 30.11.1989.
Имя заявителя:
Открытое акционерное общество "Раменское приборостроительное конструкторское бюро" (ОАО "РПКБ") (RU)
Изобретатели:
Баженов Владимир Ильич (RU) Коренева Ольга Владимировна (RU) Кузнецова Галина Константиновна (RU) Литюшкина Татьяна Викторовна (RU) Рябова Людмила Георгиевна (RU) Сержанов Юрий Владимирович (RU) Темляков Николай Алексеевич (RU) Харитонов Виктор Иванович (RU)
Патентообладатели:
Открытое акционерное общество "Раменское приборостроительное конструкторское бюро" (ОАО "РПКБ") (RU)
Реферат

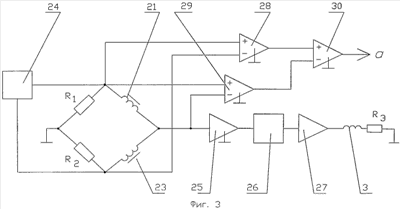

Изобретение относится к области измерительной техники, а именно к гироскопическим преобразователям угловой скорости. Датчик угловой скорости (ДУС) содержит динамически настраиваемый гироскоп (ДНГ) с датчиком угла и момента, источник питания переменного тока, усилитель переменного тока, фазовый демодулятор и усилитель постоянного тока по каждой измерительной оси ДУС. Каждый из датчиков угла выполнен по мостовой схеме, в которую входят два резистора и две обмотки, расположенные на сердечниках. В ДУС введены три дифференциальных усилителя (ДУ). К входам первого ДУ подключены выходы источника питания переменного тока, к входам второго ДУ подсоединены выводы одной из обмоток датчика угла. Выходы первого и второго ДУ подключены к входам третьего ДУ. Коэффициент усиления первого ДУ выполнен равным коэффициенту усиления второго ДУ, умноженному на отношение напряжение на обмотке к выходному напряжению источника питания переменного тока. Изобретение обеспечивает повышение точности измерения угловой скорости. 3 ил.
