Воронкова В.А., Воронкова И.В., Козлова В.Н., Самокрутова А.А., Шевалдыкина В.Г. О применимости технологии антенных решеток в решении задач ультразвукового контроля опасных производственных объектов. - В мире неразрушающего контроля, 2011, 1(51), с.64-70. SU 1817019 A1, 23.05.1993. SU 1746219 A1, 07.07.1992. SU 983531 A1, 23.12.1982. JP 2009153573 A, 16.07.2009. US 2005054924 A1, 10.03.2005.
Имя заявителя:
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (RU)
Изобретатели:
Алёхин Сергей Геннадиевич (RU) Самокрутов Андрей Анатольевич (RU) Соколов Никита Юрьевич (RU) Шевалдыкин Виктор Гавриилович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Акустические Контрольные Системы" (RU)
Реферат

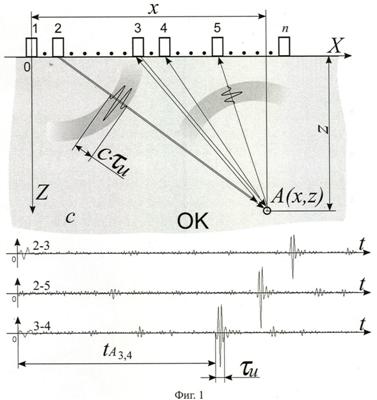

Использование: для ультразвуковой диагностики плоских металлоконструкций. Сущность: заключается в том, что выполняют излучение в объект контроля и прием из него ультразвуковых сигналов с помощью антенной решетки, фиксацию реализации ультразвуковых колебаний, принятых каждым элементом решетки при излучении ультразвукового сигнала независимо каждым ее элементом, и поточечное построение изображения внутренней структуры объекта путем выбора изо всех принятых реализаций тех фрагментов, времена задержки которых равны временам распространения ультразвуковых сигналов от излучающего элемента решетки к каждой визуализируемой точке объекта и от нее к приемному элементу, суммирования этих выбранных фрагментов для каждой точки изображения и записи результата суммирования, при этом, учитывая известную толщину объекта контроля, в результирующую сумму выбранных фрагментов реализаций для каждой точки изображения дополнительно включают выборки фрагментов, времена задержек которых равны временам распространения ультразвуковых сигналов, переотраженных от донной и внешней поверхностей объекта контроля на траекториях от излучающего элемента решетки к данной визуализируемой точке объекта и от нее к приемному элементу. Технический результат: повышение чувствительности к малым отражателям, а также повышение разрешающей способности. 2 н.п. и 1 з.п. ф-лы, 3 ил.
