RU 2180433 C2, 10.03.2002. SU 1820323 A1, 07.06.1993. SU 1757760 А1, 30.08.1992. US 5828160 A, 27.10.1998. JP 2005019550 А, 20.01.2005. US 5856956 A, 05.01.1999.
Имя заявителя:
Учреждение Российской Академии наук Институт радиотехники и электроники им. В.А. Котельникова РАН (RU)
Изобретатели:
Зайцев Борис Давыдович (RU) Кузнецова Ирен Евгеньевна (RU) Шихабудинов Александр Магомедович (RU)
Патентообладатели:
Учреждение Российской Академии наук Институт радиотехники и электроники им. В.А. Котельникова РАН (RU)
Реферат

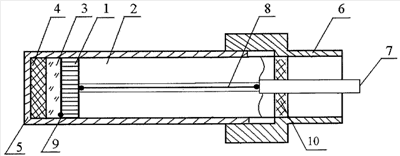

Использование: для использования в ультразвуковых приборах. Сущность заключается в том, что ультразвуковой пьезоэлектрический преобразователь содержит расположенный в корпусе протектор, пьезоэлемент, демпфер и выводы, подключенные к пьезоэлементу, при этом между протектором и пьезоэлементом установлены два согласующих слоя, один из которых, контактирующий с пьезоэлементом, выполненен из нанокомпозитного материала на основе полиэтилена высокого давления, содержащего наночастицы железа с объемной концентрацией 12-25%, другой - из материала, имеющего акустический импеданс в пределах (2.4-5.0)×107 кг/с×м2, при этом слой из нанокомпозитного материала выполнен толщиной h1, выбранной из диапазона значений h1=150f-600f, а другой слой - толщиной h2=720f-1450f, при этом толщина протектора h3=165f-1480f ([h1]=[h2]=[h3]=мм, [f]=кГц). Технический результат: повышение эффективности работы пьезоэлектрического преобразователя за счет повышения коэффициента преобразования электрического сигнала в акустический и наоборот, для увеличения мощности информационного сигнала, поступающего в приемник. 4 з.п. ф-лы, 1 ил., 2 табл.
