| ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ УДАРНО - АКУСТИЧЕСКОГО ДЕФЕКТОСКОПА |  |
Номер публикации патента: 2164023 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | G01N029/04 G01N029/24 | | Аналоги изобретения: | ЛАНГЕ Ю.В., УСТИНОВ У.Г. Акустический спектральный дефектоскоп. Дефектоскопия. - 1978, № 4, стр.27 - 33. US 4312231, 26.01.1982. US 442714, 17.04.1984. SU 1228009 А1, 07.12.1989. SU 1698749 А1, 15.12.1991. SU 1670593 А1, 15.08.1991. |
| Имя заявителя: | Курский государственный технический университет | | Изобретатели: | Дрейзин В.Э.
Грузнов А.М.
Грузнов Ф.А. | | Патентообладатели: | Курский государственный технический университет |
Реферат | |

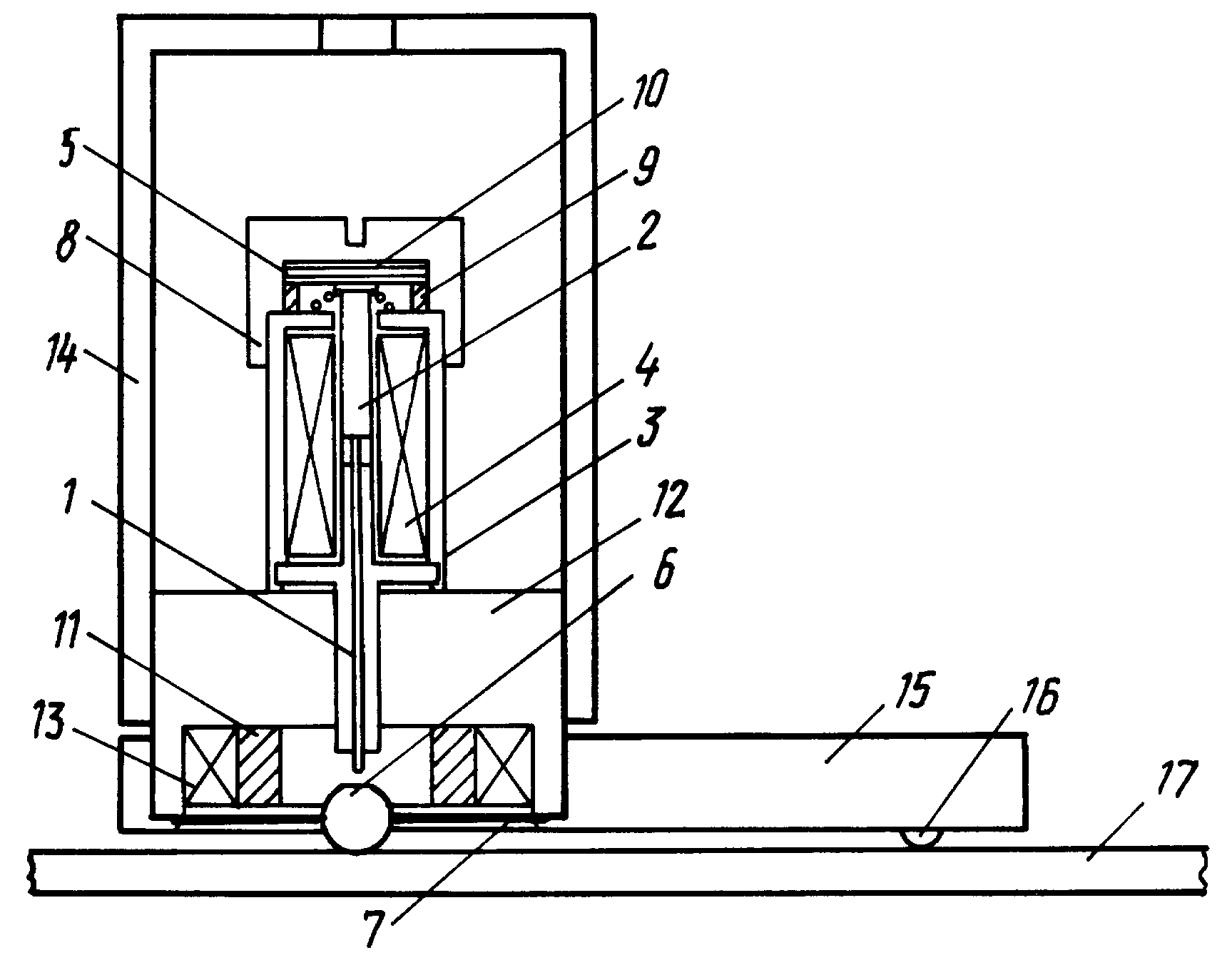

Изобретение относится к области неразрушающего контроля материалов и изделий и может быть использовано для неразрушающего контроля многослойных изделий из металлов, пластиков и их комбинаций. Повышение чувствительности, локальности и достоверности контроля, снижение уровня возбуждаемого при контроле акустического шума и исключение возможности повреждения поверхности контролируемого изделия достигается за счет того, что первичный преобразователь ударно-акустического дефектоскопа содержит ударную систему электромагнитного типа и приемную систему упругих колебаний магнитоиндукционного типа. Причем ударная и приемная системы геометрически совмещены путем введения тела-"посредника", выполненного в виде шарика с сошлифованным верхним сегментом, который служит для передачи ударного импульса от ударника в контролируемое изделие и восприятия возбуждаемых в изделии упругих колебаний. Ударник выполнен в виде тонкой тупой иглы, неударный конец которой жестко запрессован в плунжер электромагнита, а тело-"посредник" (шарик) впаяно в центр мембраны из ферромагнитного материала, являющейся чувствительным элементом магнитоиндукционной приемной системы. 1 ил.
|
