RU 2326375 C1, 10.06.2008. SU 868528 A, 30.09.1981. SU 717640 A, 28.02.1980. JP 2004119224 A, 15.04.2004. CN 1821767 A, 23.08.2006. GB 1418280 A, 17.12.1975.
Имя заявителя:
Закрытое акционерное общество "ЭКОН" (ЗАО "ЭКОН") (RU), Институт электрофизики Уральского отделения РАН (RU)
Изобретатели:
Липилин Александр Сергеевич (RU) Никонов Алексей Викторович (RU) Спирин Алексей Викторович (RU) Чернов Ефим Ильич (RU) Чернов Михаил Ефимович (RU) Шитов Владислав Александрович (RU)
Патентообладатели:
Закрытое акционерное общество "ЭКОН" (ЗАО "ЭКОН") (RU) Институт электрофизики Уральского отделения РАН (RU)
Реферат

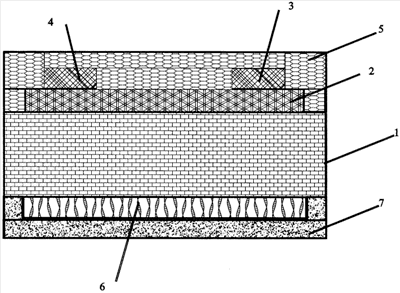

Изобретение относится к средствам для исследования или анализа газов, а именно к системам, определяющим содержание кислорода, использующим твердоэлектролитные ячейки, и может быть использовано в прикладной электрохимии, металлургии, энергетике, автомобилестроении и других отраслях для определения содержания кислорода в жидких и газовых средах. Ячейка-сенсор содержит пластину-подложку 1, выполненную из термостойкого изоляционного материала. На одной стороне пластины сформирован тонкий 2-20 мкм слой твердого электролита 2, на которую нанесены каталитический 3 и инертный 4 электроды с выводами в холодную зону, покрытые для исключения абразивного износа исследуемым газом, пористым слоем керамики 5. На другой стороне пластины нанесен плоский нагреватель 6, покрытый непористым слоем керамики 7. Также предложен способ изготовления описанной выше высокотемпературной электрохимической ячейки. Изобретение обеспечивает расширение возможности использования ячейки для определения концентрации кислорода и упрощение технологии измерений концентрации кислорода в различных агрессивных средах, путем обеспечения возможности проведения измерений при более высоких температурах, и повышения точности измерения концентрации кислорода путем снижения утечки ионов с твердоэлектролитной ячейки, а также упрощение и удешевление конструкции. 2 н. и 17 з.п. ф-лы, 1 ил.
